Reduzier-T-Stück EN 10253-3
mit eingeschw. Abzweig
Baumaße nach DIN 2618
Produktbeschreibung
Maße und Werte
Verfügbarkeit und Preise

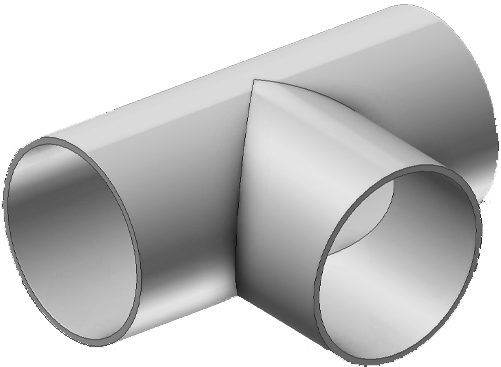

T-Stück, reduziert
mit eingeschweißtem Abzweig
| Ausführung |
|---|
| gem. EN 10253-3 (alt DIN 2615) |
| W (welded) - aus geschweißtem Rohr oder Blech gefertigt |
| WIG geschweißt, im Tauchbad gebeizt |
| Werkstoffe 1.4307/304L - 1.4571 - 1.4404/316L |
| Attest Vormaterial gem. EN 10204/3.1 |
Toleranzen
| Grenzmaße für die Wanddicke [s] |
|---|
| ≤ 4 mm - 12,5 % / + 20 % |
| > 4 mm - 12,5 % / + 15 % |
| Grenzmaße für den Durchmesser [D] |
|---|
| +/- 1,0 % oder +/- 0,5 mm, es gilt der jeweils höhere Wert (EN Toleranzklasse D2) |
| Grenzmaße für Baumaß [l] |
|---|
| ≤ 219,1 = ± 2 mm |
| ≤ 406,4 = ± 3 mm |

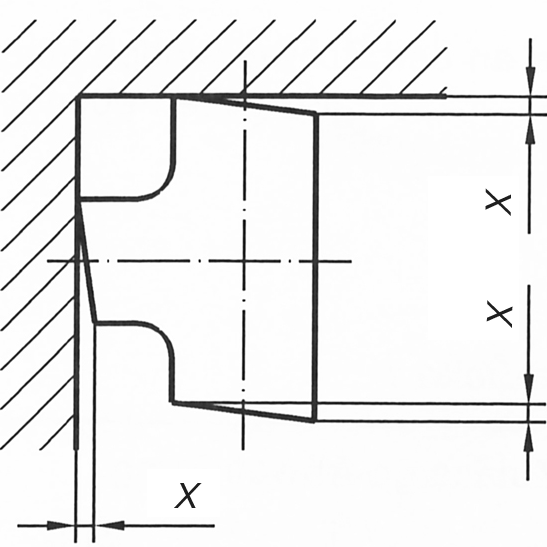

| Grenzmaße für die Formstückgeometrie [X] |
|---|
| X = 1 % des Außendurchmessers oder 1 mm, es gilt der jeweils höhere Wert |
Varinox GmbH | Revisionsdatum 08.10.2025 | Revisionsnummer 26 ([s 060])
|

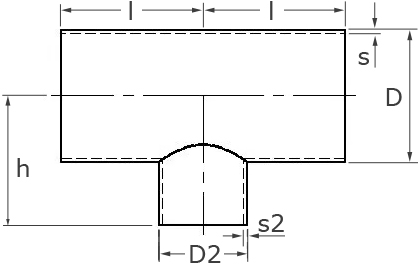

D
|
D2
|
s
|
s2
|
L
|
l
|
h
|
kg
|
|---|---|---|---|---|---|---|---|
| 168,3 | 48,3 | 2,6 | 2,0 | 286 | 143 | 117 | 2,320 |
| 168,3 | 60,3 | 2,6 | 2,6 | 286 | 143 | 118 | 2,620 |
| 168,3 | 76,1 | 2,6 | 2,0 | 286 | 143 | 121 | 2,900 |
| 168,3 | 88,9 | 2,6 | 2,6 | 286 | 143 | 124 | 2,520 |
| 168,3 | 114,3 | 2,6 | 2,6 | 286 | 143 | 130 | 2,800 |
| 168,3 | 139,7 | 2,6 | 2,6 | 286 | 143 | 137 | 3,200 |
| 219,1 | 88,9 | 3,0 | 2,0 | 356 | 178 | 152 | 5,520 |
| 219,1 | 114,3 | 3,0 | 2,6 | 356 | 178 | 156 | 5,600 |
| 219,1 | 139,7 | 3,0 | 2,6 | 356 | 178 | 162 | 5,900 |
| 219,1 | 168,3 | 3,0 | 2,6 | 356 | 178 | 168 | 6,000 |
| 273,0 | 114,3 | 3,0 | 2,6 | 432 | 216 | 184 | 8,000 |
| 273,0 | 139,7 | 3,0 | 2,6 | 432 | 216 | 191 | 8,500 |
| 273,0 | 168,3 | 3,0 | 2,6 | 432 | 216 | 194 | 8,500 |
| 273,0 | 219,1 | 3,0 | 3,0 | 432 | 216 | 203 | 8,700 |
| 323,9 | 139,7 | 3,0 | 2,6 | 508 | 254 | 216 | 12,000 |
| 323,9 | 168,3 | 3,0 | 2,6 | 508 | 254 | 219 | 12,600 |
| 323,9 | 219,1 | 3,0 | 3,0 | 508 | 254 | 229 | 12,800 |
| 323,9 | 273,0 | 3,0 | 3,0 | 508 | 254 | 241 | 12,600 |
| 355,6 | 219,1 | 3,0 | 3,0 | 558 | 279 | 248 | 15,000 |
| 355,6 | 273,0 | 3,0 | 3,0 | 558 | 279 | 257 | 15,500 |
| 355,6 | 323,9 | 3,0 | 3,0 | 558 | 279 | 270 | 16,000 |
| 406,4 | 219,1 | 3,0 | 3,0 | 610 | 305 | 273 | 18,600 |
| 406,4 | 273,0 | 3,0 | 3,0 | 610 | 305 | 283 | 19,000 |
| 406,4 | 323,9 | 3,0 | 3,0 | 610 | 305 | 295 | 19,000 |
| 406,4 | 355,6 | 3,0 | 3,0 | 610 | 305 | 305 | 20,000 |
| 508,0 | 323,0 | 4,0 | 4,0 | 762 | 381 | 346 | 40,000 |
| 508,0 | 323,9 | 4,0 | 3,0 | 762 | 381 | 346 | 40,000 |
| 508,0 | 355,6 | 4,0 | 3,0 | 762 | 381 | 356 | 39,000 |
| 508,0 | 406,4 | 4,0 | 3,0 | 762 | 381 | 356 | 39,500 |
Werkstoffe
Werkstoff
D
D2
s
s2
L
l
h
verfügbar
Preis
Vorrat
Anfrage
Artikelnummer:
zuletzt hinzugefügt
Alle anzeigenKein Artikel im Warenkorb
- Werkstoff:
- Artiklenummer:
Maße und Werte
Bestandsentwicklung
grafik
Aktuell
verfügbarer Bestand
25 St.
23.06.2025
Neuzugang 175
St.
Verfügbarer
200 St.
18.08.2025
Neuzugang 100
St.
Verfügbarer
300 St.
Werkstoffe
| DIN EN | AISI |
|---|---|
| 1.4307 | 304 L |
| 1.4404 | 316 L |
| 1.4539 | 904 L |
| 1.4541 | 321 |
| 1.4571 | 316 Ti |
Die jeweiligen Werkstoffdatenblätter finden Sie in unserer Rubrik Wissen
