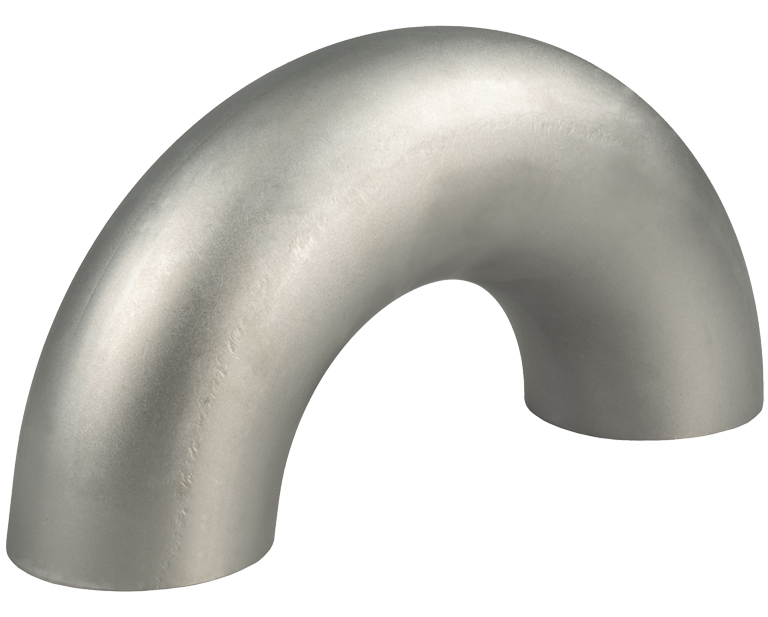

Geschweißte Rohrbogen 180°
- bis DN 50 Einnahtausführung gem. DIN EN 10253-4, kpl. gebogen
- ab DN 65 mit Rundnaht; aus 2 Rohrbogen 90° verschweißt
- Bauart A (reduzierter Ausnutzungsgrad)
- Typ 3D ("Standard"-Biegeradius; Radius = ca. 1,5x lichter Rohrdurchmesser)
- Werkstoffe: 1.4307/ AISI 304L - 1.4571
- mit Abnahmeprüfzeugnis 3.1
- optional: AD2000-Merkblatt W2/W10; HP 7/3, HP 8/3; VDTÜV Merkblatt 1252
Varinox GmbH | Revisionsdatum 08.10.2025 | Revisionsnummer 08 ([r 088])

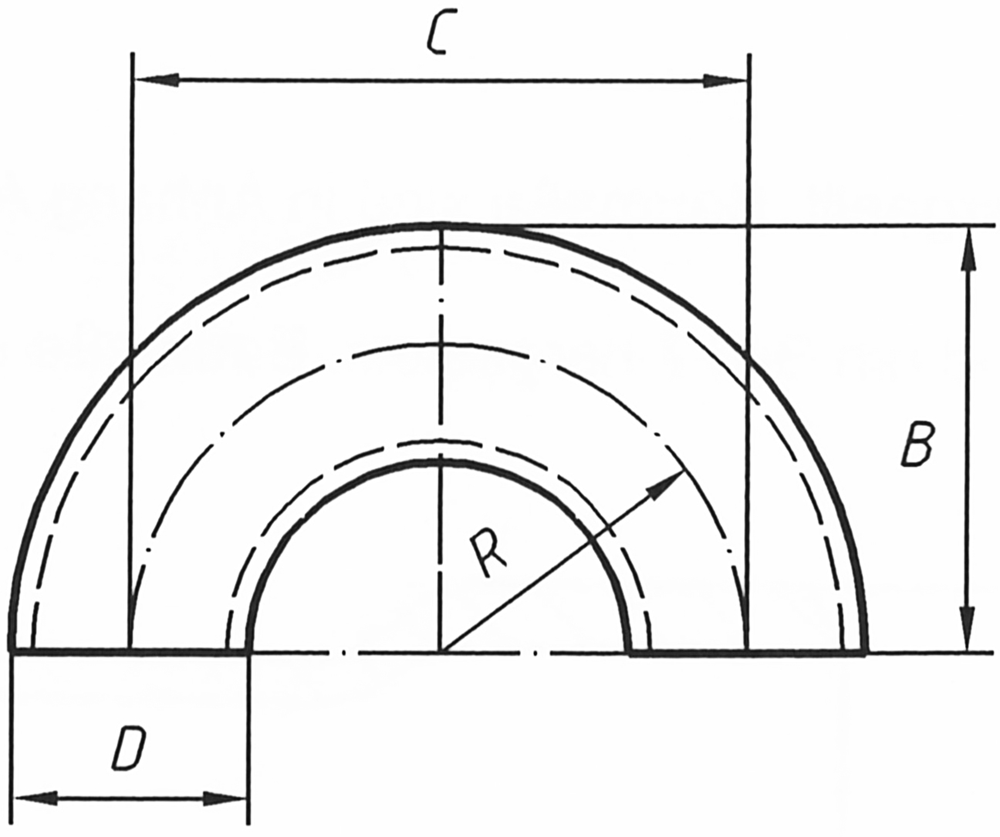

Toleranzen
[image|885659]| Beschreibung | Grenzabmaße |
|---|---|
| [D] Durchmesser | ± 1,0 % oder 0,5 mm** (EN Toleranzklasse D2) |
| [R] Radius | ≤ D 219,1 mm ± 3,0 mm / ≤ D 762 mm ± 5,0 mm |
| [H] Achsmaß | ≤ D 219,1 mm ± 2,0 mm / ≤ D 762 mm ± 5,0 mm |
| [T] Wanddicke | -12,5% / +15% |

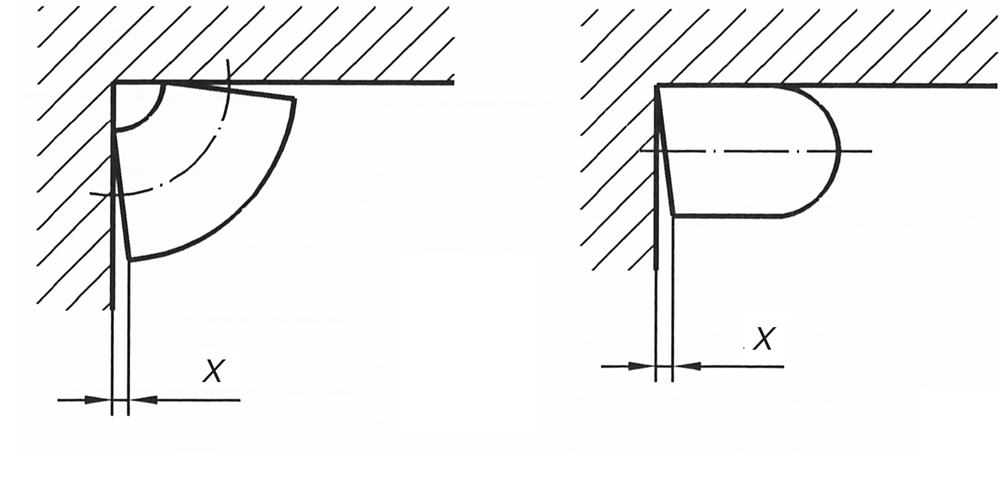

| [X] Rechtwinkligkeit, Axialität | 1% des AØ oder 1 mm** |
** es gilt der jeweils größere Wert

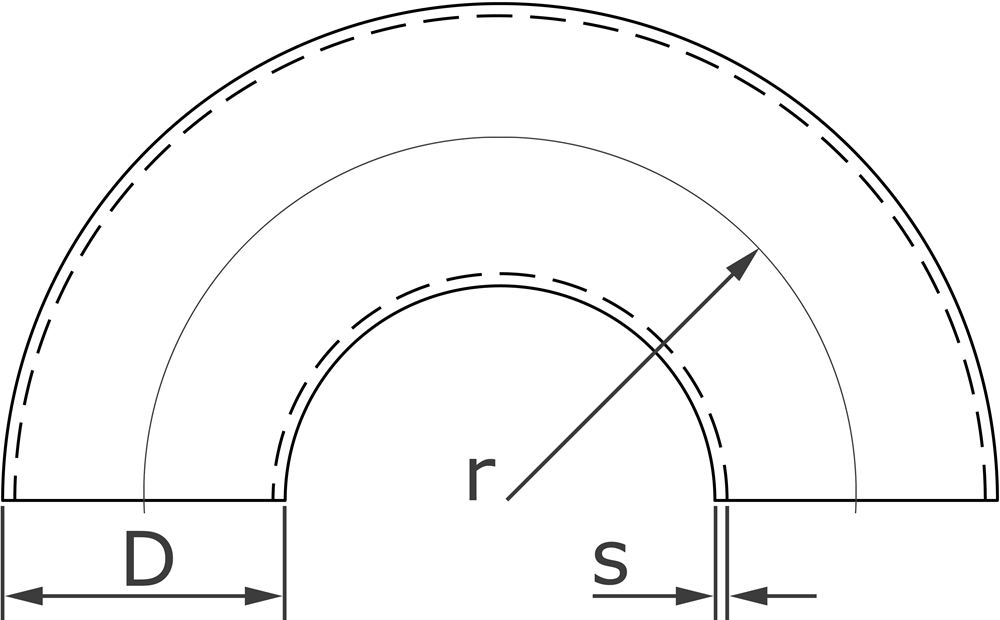

[image|885906]
|
D
|
s
|
r
|
Tol
|
Ausf
|
kg
|
|---|---|---|---|---|---|
| 21,3 | 2,0 | 26,0 | +/- 2,5 | ohne Rundnaht | 0,098 |
| 26,9 | 2,0 | 29,0 | +/- 2,5 | ohne Rundnaht | 0,138 |
| 33,7 | 2,0 | 38,0 | +/- 2,5 | ohne Rundnaht | 0,240 |
| 42,4 | 2,0 | 48,0 | +/- 2,5 | ohne Rundnaht | 0,384 |
| 42,4 | 2,6 | 48,0 | +/- 2,5 | ohne Rundnaht | 0,464 |
| 48,3 | 2,6 | 57,0 | +/- 3,0 | ohne Rundnaht | 0,539 |
| 60,3 | 2,6 | 76,0 | +/- 3,0 | ohne Rundnaht | 0,976 |
| 76,1 | 2,0 | 95,0 | +/- 3,0 | 2x 90° Bogen | 1,080 |
| 76,1 | 2,6 | 95,0 | +/- 3,0 | 2x 90° Bogen | 1,440 |
| 88,9 | 2,0 | 115,0 | +/- 3,0 | 2x 90° Bogen | 1,670 |
| 88,9 | 2,6 | 115,0 | +/- 3,0 | 2x 90° Bogen | 2,040 |
| 114,3 | 2,0 | 153,0 | +/- 3,0 | 2x 90° Bogen | 2,800 |
| 114,3 | 2,6 | 153,0 | +/- 3,0 | 2x 90° Bogen | 3,260 |
| 139,7 | 2,6 | 191,0 | +/- 4,0 | 2x 90° Bogen | 5,450 |
| 139,7 | 3,0 | 191,0 | +/- 4,0 | 2x 90° Bogen | 5,880 |
| 168,3 | 2,6 | 228,0 | +/- 4,0 | 2x 90° Bogen | 7,850 |
| 168,3 | 3,0 | 225,0 | +/- 4,0 | 2x 90° Bogen | 8,900 |
| 219,1 | 3,0 | 375,0 | +/- 5,0 | 2x 90° Bogen | 16,100 |
