Rohrbogen

Typ 3D, r=1,5xD

3D 45°

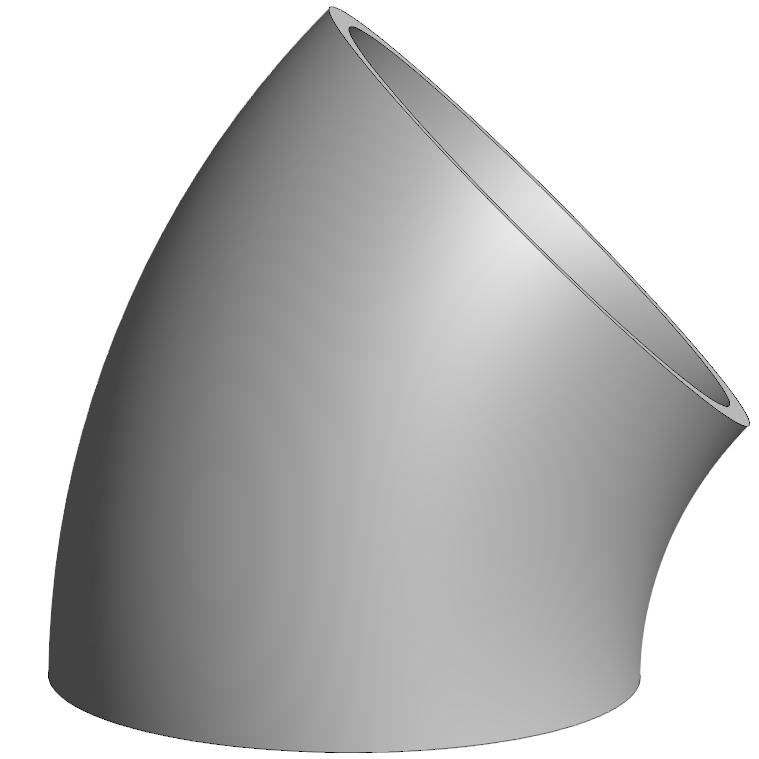

45° Rohrbogen Typ 3D

geschweißt EN 10253-4/A

3B45.

Produktbeschreibung

Maße und Werte

Verfügbarkeit und Preise

DN	Außen-Ø (mm)	Wandstärken (mm)
125	139,7	2,0 - 6,0
150	168,3	2,0 - 6,0
200	216 und 219,1	2,0 - 8,0
250	267 und 273,0	2,0 - 8,0
300	318 und 323,9	2,0 - 10,0
350	368 und 355,6	2,0 - 10,0
400	406,4 und 419	2,5 - 10,0
450	457,2	2,5 - 10,0
500	508,0	3,0 - 10,0
600	609,6	4,0 - 10,0
700	711,2	5,0 - 10,0

Beschreibung	Grenzabmaße
[D] Durchmesser	± 1,0 % oder 0,5 mm** (EN Toleranzklasse D2)

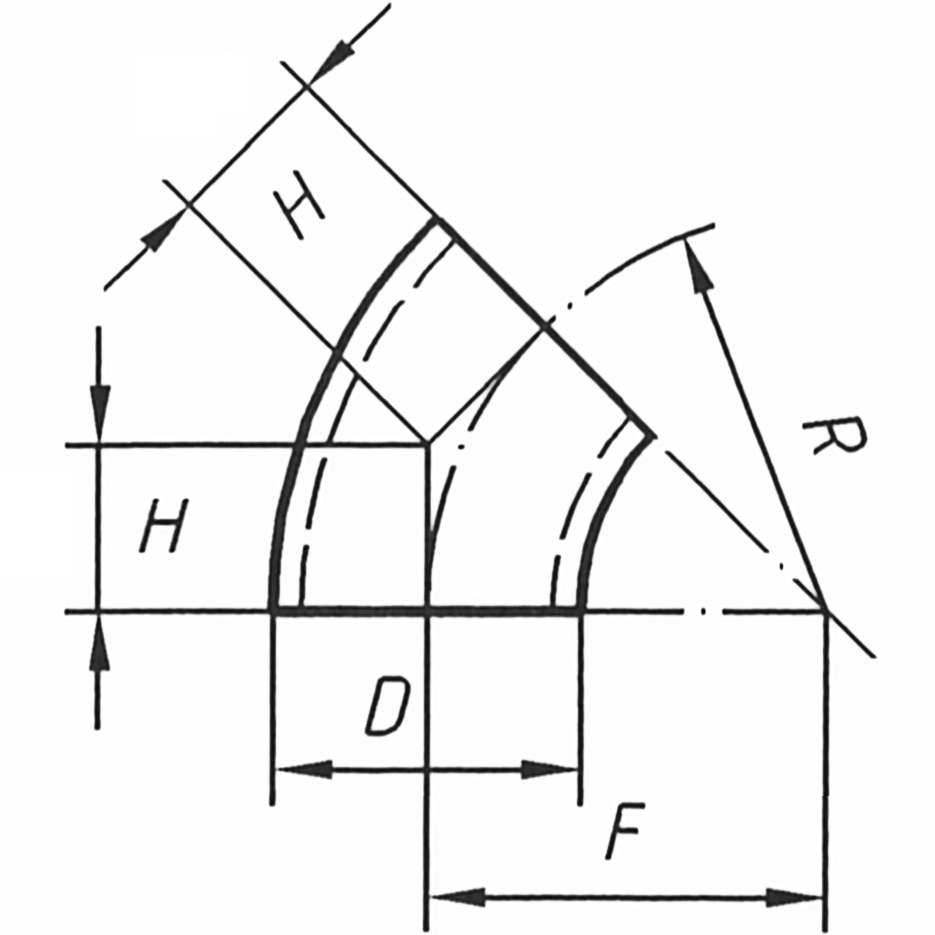

[R] Radius	≤ D 219,1 mm ± 3,0 mm / ≤ D 762 mm ± 5,0 mm
[H] Achsmaß	≤ D 219,1 mm ± 2,0 mm / ≤ D 762 mm ± 5,0 mm
[T] Wanddicke	-12,5% / +15%

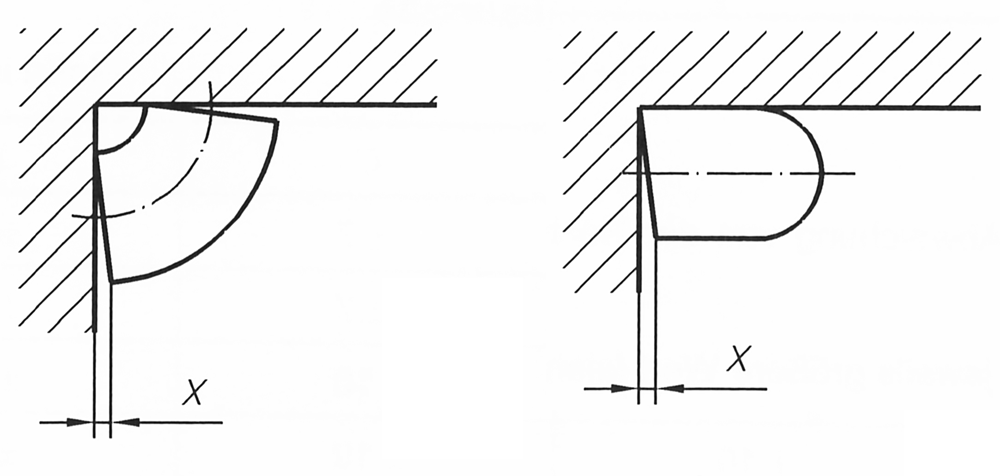

[X] Rechtwinkligkeit, Axialität	1% des AØ oder 1 mm**

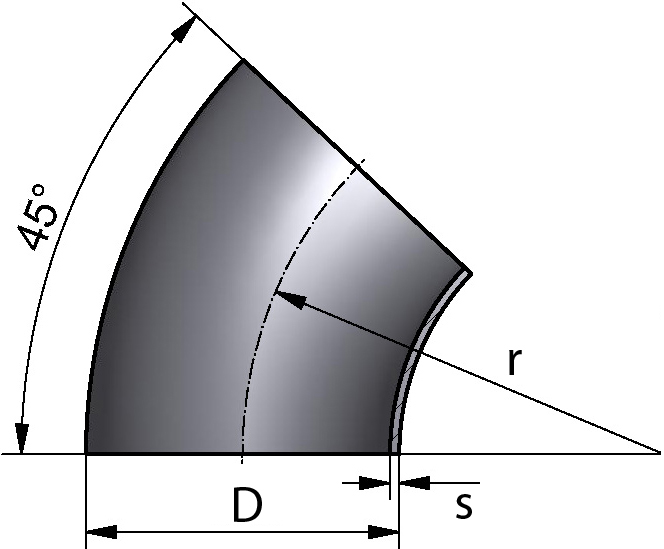

D	s	r	Tol	kg
17,2	1,6	22,5	+/- 2,5	0,013
17,2	1,6	22,5	+/- 2,5	0,016
17,3	2,3	22,5	+/- 2,5	0,014
21,3	1,6	26,0	+/- 2,5	0,014
21,3	1,6	26,0	+/- 2,5	0,017
21,3	2,0	26,0	+/- 2,5	0,018
21,3	2,0	26,0	+/- 2,5	0,020
21,3	2,6	26,0	+/- 2,5	0,024
21,3	2,6	26,0	+/- 2,5	0,027
26,9	1,6	28,5	+/- 2,5	0,024
26,9	1,6	28,5	+/- 2,5	0,027
26,9	2,0	28,5	+/- 2,5	0,026
26,9	2,0	28,5	+/- 2,5	0,030
26,9	2,6	28,5	+/- 2,5	0,031
33,7	1,6	38,0	+/- 2,5	0,040
33,7	2,0	38,0	+/- 2,5	0,058
33,7	2,0	38,0	+/- 2,5	0,062
33,7	2,6	38,0	+/- 2,5	0,063
33,7	3,2	38,0	+/- 2,5	0,068
42,4	1,6	47,5	+/- 2,5	0,068
42,4	2,0	47,5	+/- 2,5	0,080
42,4	2,0	47,5	+/- 2,5	0,800
42,4	2,0	47,5	+/- 2,5	0,076
42,4	2,6	47,5	+/- 2,5	0,110
42,4	3,2	47,5	+/- 2,5	0,012
48,3	2,0	57,0	+/- 3,0	0,106
48,3	2,0	57,0	+/- 3,0	0,100
48,3	2,0	57,0	+/- 3,0	0,110
48,3	2,6	57,0	+/- 3,0	0,100
48,3	2,6	57,0	+/- 3,0	0,140
48,3	3,2	57,0	+/- 3,0	0,180
60,3	2,0	76,0	+/- 3,0	0,190
60,3	2,0	76,0	+/- 3,0	0,200
60,3	2,6	76,0	+/- 3,0	0,206
60,3	2,6	76,0	+/- 3,0	0,200
60,3	2,6	76,0	+/- 3,0	0,210
60,3	2,9	76,0	+/- 3,0	0,250
60,3	3,6	76,0	+/- 3,0	0,320
76,1	1,6	95,0	+/- 3,0	0,200
76,1	2,0	95,0	+/- 3,0	0,270
76,1	2,0	95,0	+/- 3,0	0,280
76,1	2,3	95,0	+/- 3,0	0,310
76,1	2,3	95,0	+/- 3,0	0,300
76,1	2,6	95,0	+/- 3,0	0,350
76,1	2,9	95,0	+/- 3,0	0,400
76,1	3,6	95,0	+/- 3,0	0,500
88,9	2,0	114,5	+/- 3,0	0,400
88,9	2,0	114,5	+/- 3,0	0,380
88,9	2,3	114,5	+/- 3,0	0,500
88,9	2,6	114,5	+/- 3,0	0,500
88,9	2,9	114,5	+/- 3,0	0,620
88,9	3,2	114,5	+/- 3,0	0,620
88,9	3,2	114,5	+/- 3,0	0,610
114,3	2,0	152,5	+/- 3,0	0,600
114,3	2,0	152,5	+/- 3,0	0,610
114,3	2,6	152,5	+/- 3,0	0,800
114,3	2,9	152,5	+/- 3,0	0,950
114,3	3,6	152,5	+/- 3,0	1,100
129,0	2,0	187,5	+/- 4,0	0,880
139,7	2,0	190,5	+/- 4,0	1,080
139,7	2,0	190,5	+/- 4,0	1,000
139,7	2,0	190,5	+/- 4,0	1,100
139,7	2,6	190,5	+/- 4,0	1,380
139,7	2,6	190,5	+/- 4,0	1,400
139,7	3,0	190,5	+/- 4,0	1,470
139,7	3,0	190,5	+/- 4,0	1,440
139,7	4,0	190,5	+/- 4,0	1,900
168,3	2,0	228,0	+/- 4,0	1,510
168,3	2,0	228,0	+/- 4,0	1,520
168,3	2,0	228,0	+/- 4,0	1,480
168,3	2,6	228,0	+/- 4,0	1,870
168,3	2,6	228,0	+/- 4,0	1,880
168,3	3,0	228,0	+/- 4,0	2,220
168,3	4,0	228,0	+/- 4,0	2,980
168,3	4,0	228,0	+/- 4,0	3,000
219,1	2,0	305,0	+/- 4,0	2,500
219,1	2,6	305,0	+/- 4,0	3,320
219,1	3,0	305,0	+/- 4,0	3,640
219,1	3,0	305,0	+/- 4,0	3,700
219,1	3,0	305,0	+/- 4,0	3,600
219,1	4,0	305,0	+/- 4,0	4,970
219,1	4,0	305,0	+/- 4,0	5,000
273,0	3,0	381,0	+/- 5,0	6,020
273,0	3,0	381,0	+/- 5,0	6,100
273,0	4,0	381,0	+/- 5,0	7,910
273,0	4,0	381,0	+/- 5,0	8,000
323,9	3,0	457,0	+/- 5,0	8,320
355,6	3,0	534,0	+/- 10,0	12,100
355,6	4,0	534,0	+/- 10,0	14,300
406,4	3,0	762,0	+/- 10,0	13,820
406,4	3,0	762,0	+/- 10,0	13,900
