Reduzierung, konzentrisch
EN 10253-3
Produktbeschreibung
Maße und Werte
Verfügbarkeit und Preise

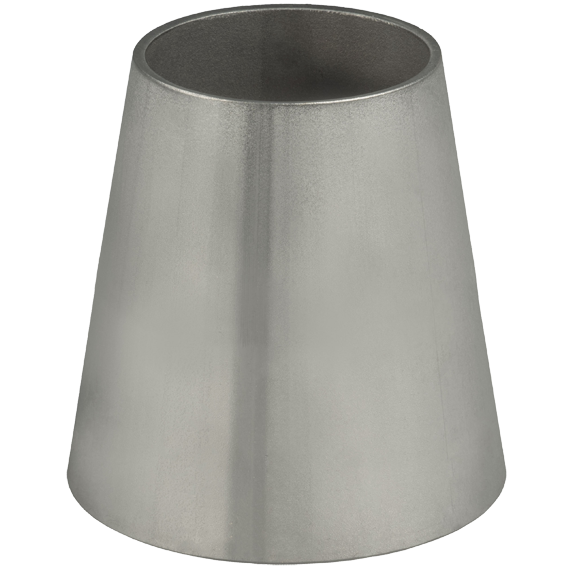

Konzentrisches Reduzierstück
gerade
| Ausführung |
|---|
| gem. DIN EN 10253-3 |
| Bauart A (gleiche Wanddicke am Schweißende und Formstückkörper) |
| ohne zylindrischen Enden |
| Abmessungsbereich DN 10 -DN 200 |
| Wandstärken 2,0 - 3,0 mm |
| Werkstoffe: 1.4307/304L - 1.4404/316L |
| Vormaterial Attest gem. EN 10204/3.1 |
Toleranzen
| Grenzmaße für die Wanddicke [s] |
|---|
| ≤ 4 mm - 12,5 % / + 20 % |
| > 4 mm - 12,5 % / + 15 % |
| Grenzmaße für den Durchmesser [D] |
|---|
| +/- 1,0 % oder +/- 0,5 mm, es gilt der jeweils höhere Wert (EN Toleranzklasse D2) |
| Grenzmaße für Baumaß [L] |
|---|
| ≤ 219,1 = ± 2 mm |
| ≤ 406,4 = ± 3 mm |
| ≤ 762,0 = ± 5 mm |
Varinox GmbH | Revisionsdatum 08.10.2025 | Revisionsnummer 34 ([s 273])
|

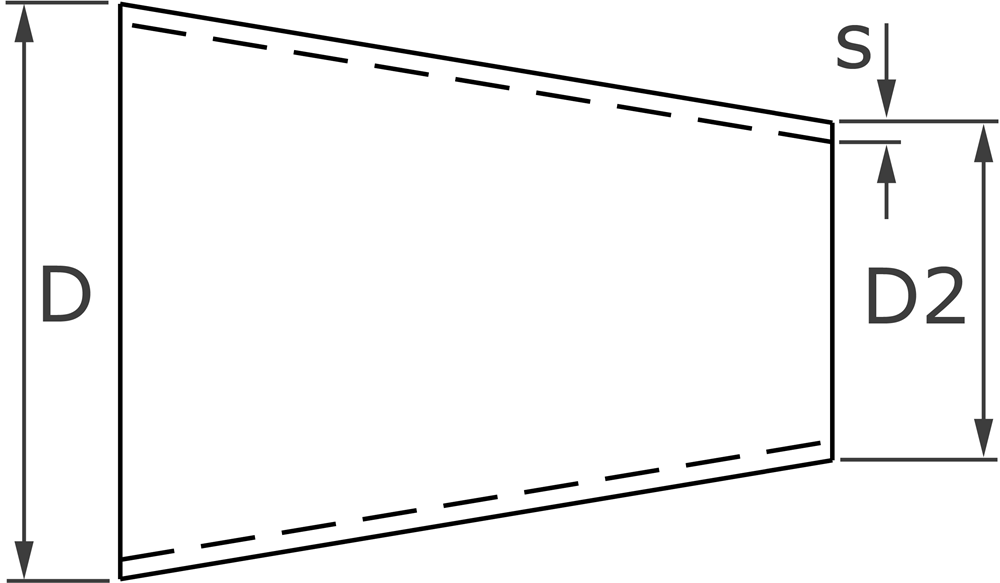

D
|
D2
|
s
|
L
|
kg
|
|---|---|---|---|---|
| 17,2 | 13,7 | 2,0 | 38 | 0 |
| 21,3 | 13,7 | 2,0 | 38 | 0 |
| 21,3 | 17,2 | 2,0 | 38 | 0 |
| 26,9 | 13,7 | 2,0 | 38 | 0 |
| 26,9 | 17,2 | 2,0 | 38 | 0 |
| 26,9 | 21,3 | 2,0 | 38 | 0 |
| 33,7 | 17,2 | 2,0 | 51 | 0 |
| 33,7 | 21,3 | 2,0 | 51 | 0 |
| 33,7 | 26,9 | 2,0 | 51 | 0 |
| 42,4 | 17,2 | 2,0 | 51 | 0 |
| 42,4 | 21,3 | 2,0 | 51 | 0 |
| 42,4 | 26,9 | 2,0 | 51 | 0 |
| 42,4 | 33,7 | 2,0 | 51 | 0 |
| 48,3 | 17,2 | 2,0 | 64 | 0 |
| 48,3 | 21,3 | 2,0 | 64 | 0 |
| 48,3 | 26,9 | 2,0 | 64 | 0 |
| 48,3 | 33,7 | 2,0 | 64 | 0 |
| 48,3 | 42,4 | 2,0 | 64 | 0 |
| 60,3 | 17,2 | 2,0 | 76 | 0 |
| 60,3 | 21,3 | 2,0 | 76 | 0 |
| 60,3 | 26,9 | 2,0 | 76 | 0 |
| 60,3 | 33,7 | 2,0 | 76 | 0 |
| 60,3 | 42,4 | 2,0 | 76 | 0,174 |
| 60,3 | 48,3 | 2,0 | 76 | 0 |
| 76,1 | 21,3 | 2,0 | 89 | 0 |
| 76,1 | 26,9 | 2,0 | 89 | 0 |
| 76,1 | 33,7 | 2,0 | 89 | 0 |
| 76,1 | 42,4 | 2,0 | 89 | 0,250 |
| 76,1 | 48,3 | 2,0 | 89 | 0 |
| 76,1 | 60,3 | 2,0 | 89 | 0 |
| 88,9 | 21,3 | 2,0 | 89 | 0 |
| 88,9 | 26,9 | 2,0 | 89 | 0 |
| 88,9 | 33,7 | 2,0 | 89 | 0 |
| 88,9 | 42,4 | 2,0 | 89 | 0 |
| 88,9 | 48,3 | 2,0 | 89 | 0 |
| 88,9 | 60,3 | 2,0 | 89 | 0 |
| 88,9 | 76,1 | 2,0 | 89 | 0 |
| 114,3 | 33,7 | 2,0 | 102 | 0 |
| 114,3 | 42,4 | 2,0 | 102 | 0 |
| 114,3 | 48,3 | 2,0 | 102 | 0 |
| 114,3 | 60,3 | 2,0 | 102 | 0 |
| 114,3 | 76,1 | 2,0 | 102 | 0 |
| 114,3 | 88,9 | 2,0 | 102 | 0 |
| 139,7 | 42,4 | 2,0 | 127 | 0 |
| 139,7 | 48,3 | 2,0 | 127 | 0 |
| 139,7 | 60,3 | 2,0 | 127 | 0 |
| 139,7 | 76,1 | 2,0 | 127 | 0,636 |
| 139,7 | 88,9 | 2,0 | 127 | 0 |
| 139,7 | 114,3 | 2,0 | 127 | 0 |
| 168,3 | 48,3 | 2,0 | 140 | 0 |
| 168,3 | 60,3 | 2,0 | 140 | 0 |
| 168,3 | 76,1 | 2,0 | 140 | 0,826 |
| 168,3 | 88,9 | 2,0 | 140 | 0 |
| 168,3 | 114,3 | 2,0 | 140 | 0 |
| 168,3 | 139,7 | 2,0 | 140 | 0 |
| 219,1 | 60,3 | 3,0 | 152 | 0 |
| 219,1 | 76,1 | 3,0 | 152 | 0 |
| 219,1 | 88,9 | 3,0 | 152 | 0 |
| 219,1 | 114,3 | 3,0 | 152 | 0 |
| 219,1 | 139,7 | 3,0 | 152 | 0 |
| 219,1 | 168,3 | 3,0 | 152 | 2,042 |
Werkstoffe
Werkstoff
D
D2
s
L
verfügbar
Preis
Vorrat
Anfrage
Artikelnummer:
zuletzt hinzugefügt
Alle anzeigenKein Artikel im Warenkorb
- Werkstoff:
- Artiklenummer:
Maße und Werte
Bestandsentwicklung
grafik
Aktuell
verfügbarer Bestand
25 St.
23.06.2025
Neuzugang 175
St.
Verfügbarer
200 St.
18.08.2025
Neuzugang 100
St.
Verfügbarer
300 St.
Werkstoffe
| DIN EN | AISI |
|---|---|
| 1.4307 | 304 L |
| 1.4404 | 316 L |
| 1.4539 | 904 L |
| 1.4541 | 321 |
| 1.4571 | 316 Ti |
Die jeweiligen Werkstoffdatenblätter finden Sie in unserer Rubrik Wissen
