Konzenter, geschweißt
DIN EN 10253-3
Produktbeschreibung
Maße und Werte
Verfügbarkeit und Preise

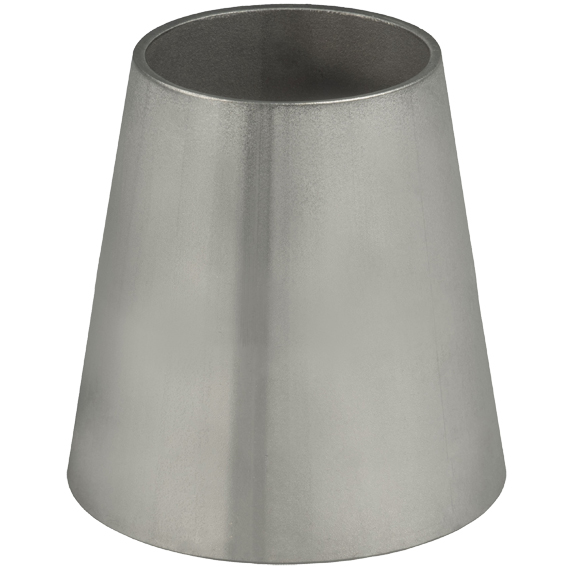

Konzentrisches Reduzierstück
gerade
- gem. DIN EN 10253-3
- Bauart A (gleiche Wanddicke am Schweißende und Formstückkörper)
- ohne zylindrischen Enden

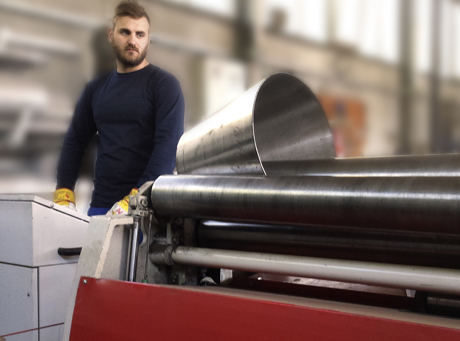

- Abwicklung aus Blech, längsnahtgeschweißt
- Oberfläche gebeizt
- Abmessungsbereich DN 200 -DN 600
- Wandstärken 2,0 - 5,0 mm
- Werkstoffe: 1.4307/304L - 1.4571 - 1.4404/316L
- Vormaterial Attest gem. EN 10204/3.1
| Ausführung |
|---|
Toleranzen
| Grenzmaße für die Wanddicke [s] |
|---|
| ≤ 4 mm - 12,5 % / + 20 % |
| > 4 mm - 12,5 % / + 15 % |
| Grenzmaße für den Durchmesser [D] |
|---|
| +/- 1,0 % oder +/- 0,5 mm, es gilt der jeweils höhere Wert (EN Toleranzklasse D2) |
| Grenzmaße für Baumaß [L] |
|---|
| ≤ 219,1 = ± 2 mm |
| ≤ 406,4 = ± 3 mm |
| ≤ 762,0 = ± 5 mm |
Varinox GmbH | Revisionsdatum 08.10.2025 | Revisionsnummer 35 ([s 323])
|

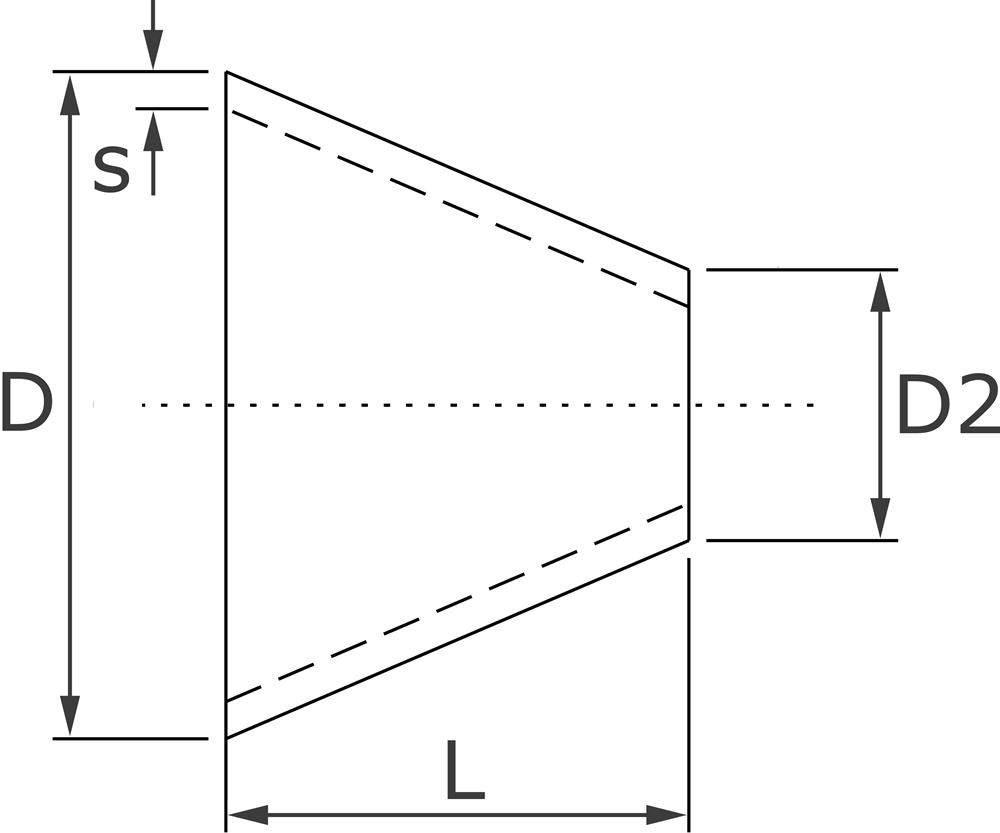

D
|
D2
|
s
|
L
|
kg
|
|---|---|---|---|---|
| 219,1 | 88,9 | 2,0 | 152 | 1,270 |
| 219,1 | 88,9 | 3,0 | 152 | 1,823 |
| 219,1 | 114,3 | 2,0 | 152 | 1,260 |
| 219,1 | 139,7 | 2,0 | 152 | 1,412 |
| 219,1 | 168,3 | 2,0 | 152 | 1,490 |
| 273,0 | 114,3 | 3,0 | 178 | 2,740 |
| 273,0 | 139,7 | 3,0 | 178 | 2,830 |
| 273,0 | 168,3 | 3,0 | 178 | 2,940 |
| 273,0 | 219,1 | 3,0 | 178 | 3,260 |
| 273,0 | 219,1 | 4,0 | 178 | 4,360 |
| 323,9 | 139,7 | 3,0 | 203 | 3,740 |
| 323,9 | 168,3 | 3,0 | 203 | 4,250 |
| 323,9 | 168,3 | 4,0 | 203 | 5,237 |
| 323,9 | 219,1 | 3,0 | 203 | 4,200 |
| 323,9 | 219,1 | 4,0 | 203 | 5,560 |
| 323,9 | 273,0 | 3,0 | 203 | 4,520 |
| 323,9 | 273,0 | 4,0 | 203 | 6,120 |
| 355,6 | 168,3 | 3,0 | 330 | 6,750 |
| 355,6 | 219,1 | 3,0 | 330 | 7,214 |
| 355,6 | 219,1 | 4,0 | 330 | 9,486 |
| 355,6 | 273,0 | 3,0 | 330 | 7,620 |
| 355,6 | 273,0 | 4,0 | 330 | 10,220 |
| 355,6 | 323,9 | 3,0 | 330 | 8,340 |
| 355,6 | 323,9 | 4,0 | 330 | 10,920 |
| 406,4 | 219,1 | 3,0 | 356 | 8,160 |
| 406,4 | 219,1 | 4,0 | 356 | 11,240 |
| 406,4 | 273,0 | 3,0 | 356 | 8,920 |
| 406,4 | 273,0 | 4,0 | 356 | 11,500 |
| 406,4 | 323,9 | 3,0 | 356 | 9,560 |
| 406,4 | 323,9 | 4,0 | 356 | 13,420 |
| 406,4 | 355,6 | 3,0 | 356 | 10,180 |
| 406,4 | 355,6 | 4,0 | 356 | 13,120 |
| 457,2 | 273,0 | 3,0 | 381 | 10,460 |
| 457,2 | 323,9 | 3,0 | 381 | 11,160 |
| 457,2 | 323,9 | 4,0 | 381 | 14,600 |
| 457,2 | 355,6 | 3,0 | 381 | 11,680 |
| 457,2 | 355,6 | 4,0 | 381 | 15,300 |
| 457,2 | 406,4 | 3,0 | 381 | 12,140 |
| 457,2 | 406,4 | 4,0 | 381 | 16,100 |
| 508,0 | 273,0 | 3,0 | 508 | 18,200 |
| 508,0 | 323,9 | 3,0 | 508 | 15,800 |
| 508,0 | 323,9 | 4,0 | 508 | 21,000 |
| 508,0 | 355,6 | 3,0 | 508 | 16,000 |
| 508,0 | 355,6 | 4,0 | 508 | 22,000 |
| 508,0 | 406,4 | 3,0 | 508 | 17,000 |
| 508,0 | 406,4 | 4,0 | 508 | 24,000 |
| 508,0 | 457,2 | 4,0 | 508 | 24,000 |
Werkstoffe
Werkstoff
D
D2
s
L
verfügbar
Preis
Vorrat
Anfrage
Artikelnummer:
zuletzt hinzugefügt
Alle anzeigenKein Artikel im Warenkorb
- Werkstoff:
- Artiklenummer:
Maße und Werte
Bestandsentwicklung
grafik
Aktuell
verfügbarer Bestand
25 St.
23.06.2025
Neuzugang 175
St.
Verfügbarer
200 St.
18.08.2025
Neuzugang 100
St.
Verfügbarer
300 St.
Werkstoffe
| DIN EN | AISI |
|---|---|
| 1.4307 | 304 L |
| 1.4404 | 316 L |
| 1.4539 | 904 L |
| 1.4541 | 321 |
| 1.4571 | 316 Ti |
Die jeweiligen Werkstoffdatenblätter finden Sie in unserer Rubrik Wissen
