Konzenter

DIN EN 10253-4/B

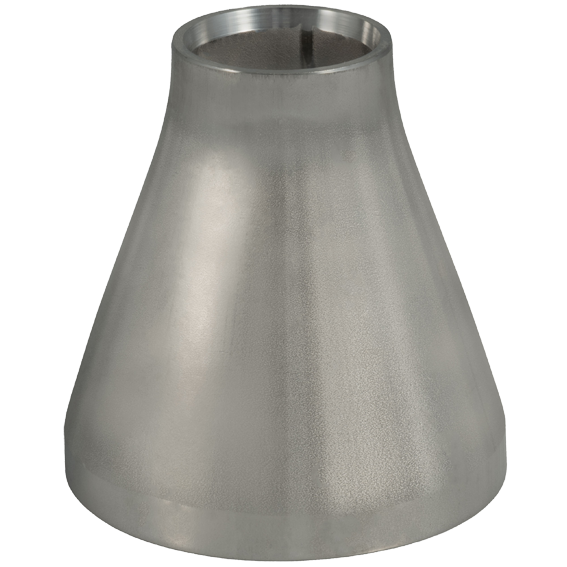

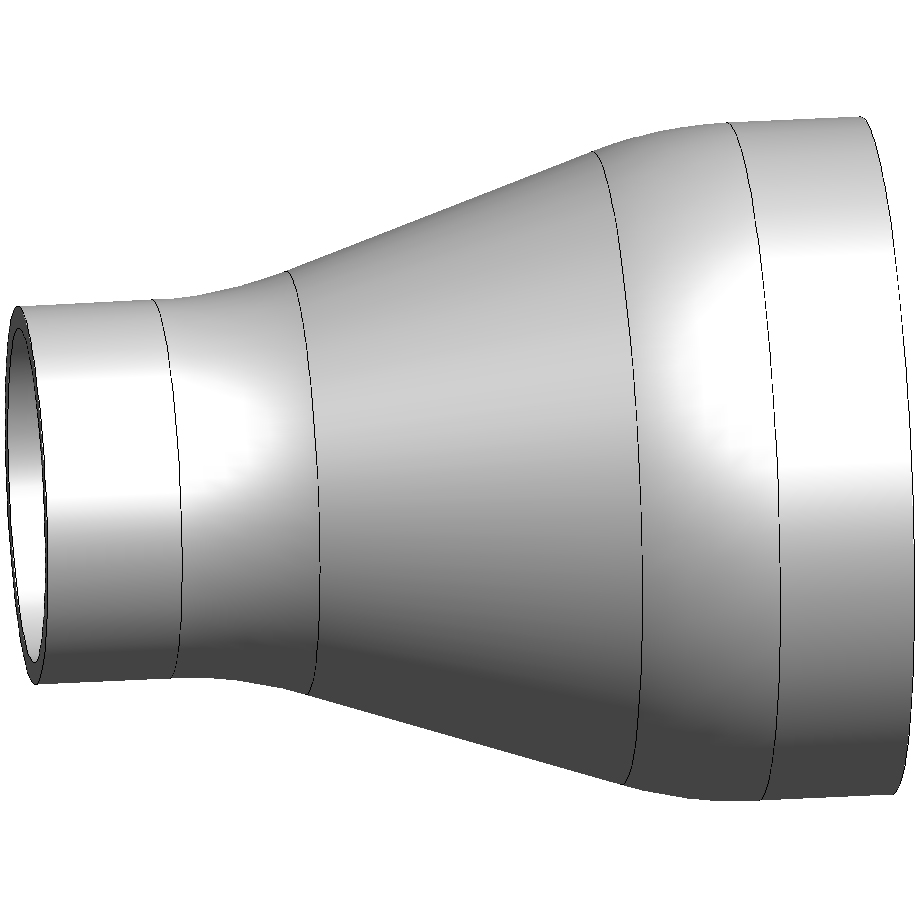

Reduzierstück konzentrisch

geschweißt, DIN EN 10253-4/B

CR.

Produktbeschreibung

Maße und Werte

Verfügbarkeit und Preise

Ausführung
Bauart B
W (welded) - aus geschweißten Rohren nach EN 10217-7
mit zylindrischen Enden
kaltumgeformt (gepresst)
geglüht
Oberfläche gebeizt
Werkstoffe 1.4307/304L - 1.4541 - 1.4571 - 1.4404/316L
Attest gem. EN 10204/3.1

Abmessung (D/d)	Stärke (s/s2)	Auslegedruck
21,3/ 17,2 mm	2,0/ 1,8 mm	141 bar
26,9/ 21,3 mm	2,0/ 2,0 mm	139 bar
33,7/ 21,3 mm	2,0/ 2,0 mm	109 bar
33,7/ 26,9 mm	2,0/ 2,0 mm	109 bar
42,4/ 21,3 mm	2,0/ 2,0 mm	86 bar
42,4/ 26,9 mm	2,0/ 2,0 mm	86 bar
42,4/ 33,7 mm	2,0/ 2,0 mm	86 bar
48,3/ 21,3 mm	2,0/ 2,0 mm	75 bar
48,3/ 26,9 mm	2,0/ 2,0 mm	75 bar
48,3/ 33,7 mm	2,0/ 2,0 mm	75 bar
48,3/ 42,4 mm	2,0/ 2,0 mm	75 bar
60,3/ 21,3 mm	2,3/ 2,0 mm	59 bar
60,3/ 26,9 mm	2,3/ 2,0 mm	59 bar
60,3/ 33,7 mm	2,0/ 2,0 mm	59 bar
60,3/ 42,4 mm	2,0/ 2,0 mm	59 bar
60,3/ 48,3 mm	2,0/ 2,0 mm	59 bar
76,1/ 33,7 mm	2,3/ 2,0 mm	46 bar
76,1/ 42,4 mm	2,3/ 2,0 mm	46 bar
76,1/ 48,3 mm	2,0/ 2,0 mm	46 bar
76,1/ 60,3 mm	2,0/ 2,0 mm	47 bar
88,9/ 33,7 mm	2,6/ 2,0 mm	36 bar
88,9/ 42,4 mm	2,6/ 2,0 mm	36 bar
88,9/ 48,3 mm	2,6/ 2,0 mm	36 bar
88,9/ 60,3 mm	2,0/ 2,0 mm	39 bar
88,9/ 60,3 mm	2,6/ 2,0 mm	39 bar
88,9/ 76,1 mm	2,0/ 2,0 mm	40 bar
88,9/ 76,1 mm	2,6/ 2,3 mm	45 bar
114,3/ 60,3 mm	2,0/ 2,0 mm	30 bar
114,3/ 88,9 mm	2,0/ 2,0 mm	31 bar
139,7/ 88,9 mm	2,0/ 2,0 mm	25 bar
139,7/ 114,3 mm	2,0/ 2,0 mm	25 bar
168,3/ 114,3 mm	2,0/ 2,0 mm	21 bar
168,3/ 139,7 mm	2,0/ 2,0 mm	21 bar
219,1/ 168,3 mm	2,0/ 2,0 mm	15 bar
273,0/ 168,3 mm	3,0 mm	18 bar
273,0/ 219,1 mm	3,0 mm	19 bar

Grenzmaße für die Wanddicke [s]
≤ 4 mm - 12,5 % / + 20 %
> 4 mm - 12,5 % / + 15 %

Grenzmaße für den Durchmesser [D]
+/- 1,0 % oder +/- 0,5 mm, es gilt der jeweils höhere Wert (EN Toleranzklasse D2)

Grenzmaße für Baumaß [L]
≤ 219,1 = ± 2 mm

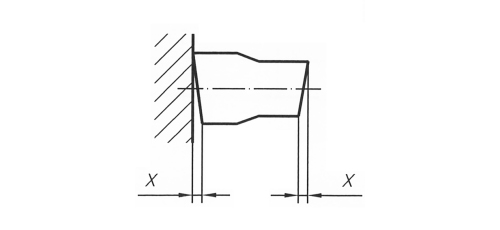

Grenzmaße für die Formstückgeometrie [X]
X = 1 % des Außendurchmessers oder 1 mm, es gilt der jeweils höhere Wert

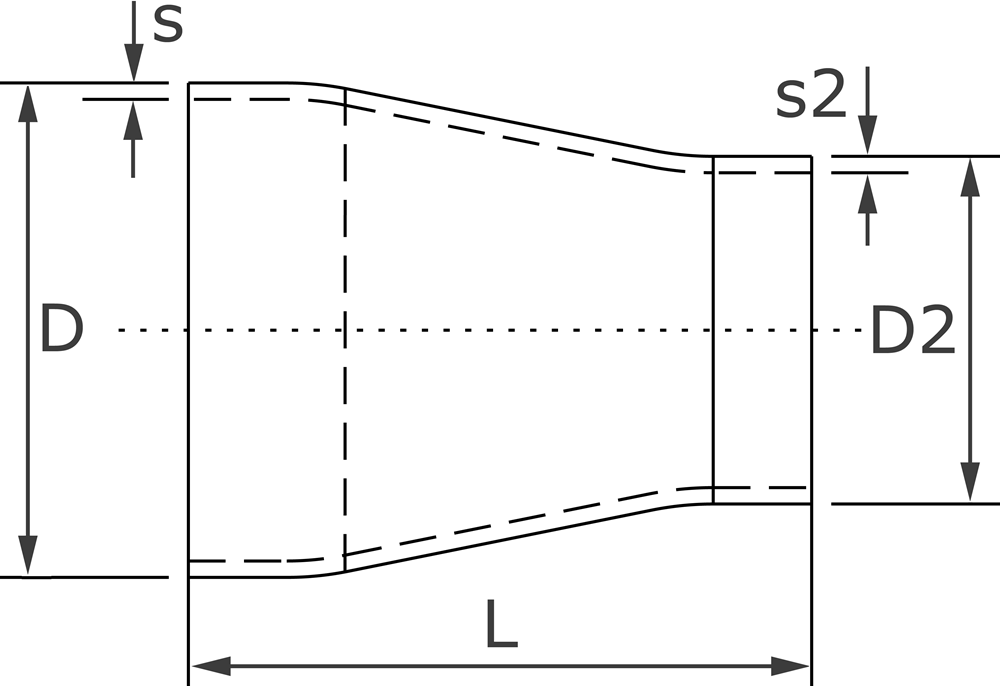

D	D2	s	s2	L	kg
21,3	13,5	2,0	1,8	38	0,028
21,3	17,2	2,0	1,8	38	0,040
26,9	17,2	2,0	1,8	38	0,035
26,9	21,3	2,0	2,0	38	0,040
33,7	21,3	2,0	2,0	50	0,060
33,7	21,3	2,6	2,0	50	0,089
33,7	26,9	2,0	2,0	50	0,080
33,7	26,9	2,0	2,0	50	0,074
33,7	26,9	2,6	2,3	50	0,100
42,4	21,3	2,0	2,0	50	0,083
42,4	21,3	2,6	2,0	50	0,130
42,4	26,9	2,0	2,0	50	0,080
42,4	26,9	2,0	2,0	50	0,082
42,4	26,9	2,6	2,3	50	0,100
42,4	33,7	2,0	2,0	50	0,100
42,4	33,7	2,6	2,6	50	0,130
48,3	21,3	2,0	2,0	64	0,160
48,3	26,9	2,0	2,0	64	0,120
48,3	26,9	2,6	2,3	64	0,180
48,3	33,7	2,0	2,0	64	0,130
48,3	33,7	2,6	2,6	64	0,173
48,3	42,4	2,0	2,0	64	0,139
48,3	42,4	2,0	2,0	64	0,138
48,3	42,4	2,6	2,6	64	0,173
60,3	21,3	2,0	2,0	76	0,246
60,3	26,9	2,0	2,0	76	0,240
60,3	33,7	2,0	2,0	76	0,250
60,3	33,7	2,0	2,0	76	0,227
60,3	33,7	2,9	2,6	76	0,300
60,3	42,4	2,0	2,0	76	0,220
60,3	42,4	2,0	2,0	76	0,227
60,3	42,4	2,9	2,6	76	0,290
60,3	48,3	2,0	2,0	76	0,200
60,3	48,3	2,9	2,6	76	0,290
76,1	33,7	2,3	2,0	90	0,342
76,1	42,4	2,3	2,0	90	0,340
76,1	42,4	2,3	2,0	90	0,320
76,1	42,4	2,9	2,6	90	0,390
76,1	48,3	2,3	2,0	90	0,340
76,1	48,3	2,9	2,6	90	0,470
76,1	60,3	2,3	2,0	90	0,360
76,1	60,3	2,9	2,9	90	0,420
88,9	33,7	2,6	2,0	90	0,440
88,9	42,4	2,6	2,0	90	0,453
88,9	48,3	2,3	2,0	90	0,440
88,9	48,3	3,2	2,6	90	0,551
88,9	60,3	2,3	2,0	90	0,420
88,9	60,3	3,2	2,9	90	0,600
88,9	76,1	2,3	2,3	90	0,480
88,9	76,1	3,2	2,9	90	0,610
114,3	48,3	2,6	2,0	100	0,567
114,3	60,3	2,6	2,0	100	0,680
114,3	60,3	3,6	2,9	100	0,908
114,3	76,1	2,6	2,3	100	0,677
114,3	76,1	3,6	2,9	100	0,930
114,3	88,9	2,6	2,3	100	0,680
114,3	88,9	3,6	3,2	100	0,925
139,7	60,3	2,6	2,3	127	1,158
139,7	76,1	2,6	2,3	127	1,125
139,7	88,9	2,6	2,3	127	1,060
139,7	114,3	2,6	2,6	127	1,180
168,3	60,3	2,6	2,0	140	1,600
168,3	76,1	2,6	2,3	140	1,500
168,3	88,9	2,6	2,3	140	1,480
168,3	114,3	2,6	2,6	140	1,400
168,3	114,3	2,9	2,6	140	1,400
168,3	139,7	2,9	2,9	140	1,620
219,1	114,3	2,9	2,6	152	2,305
219,1	139,7	2,9	2,9	152	2,359
219,1	168,3	2,9	2,9	152	2,250

DIN EN	AISI
1.4307	304 L
1.4404	316 L
1.4539	904 L
1.4541	321
1.4571	316 Ti
