Exzenter, geschweißt
DIN EN 10253-3
Produktbeschreibung
Maße und Werte
Verfügbarkeit und Preise
Exzentrisches Reduzierstück
gerade
| Ausführung |
|---|
| gem. DIN EN 10253-3 |
| Bauart A (gleiche Wanddicke am Schweißende und Formstückkörper) |
| ohne zylindrischen Enden |
| Abwicklung aus Blech, längsnahtgeschweißt |
| Oberfläche gebeizt |
| Abmessungsbereich DN 200 -DN 600 |
| Wandstärken 2,0 - 5,0 mm |
| Werkstoffe: 1.4307/304L - 1.4571 - 1.4404/316L |
| Vormaterial Attest gem. EN 10204/3.1 |
Toleranzen
| Grenzmaße für die Wanddicke [s] |
|---|
| ≤ 4 mm - 12,5 % / + 20 % |
| > 4 mm - 12,5 % / + 15 % |
| Grenzmaße für den Durchmesser [D] |
|---|
| +/- 1,0 % oder +/- 0,5 mm, es gilt der jeweils höhere Wert (EN Toleranzklasse D2) |
| Grenzmaße für Baumaß [L] |
|---|
| ≤ 219,1 = ± 2 mm |
| ≤ 406,4 = ± 3 mm |
| ≤ 762,0 = ± 5 mm |
|

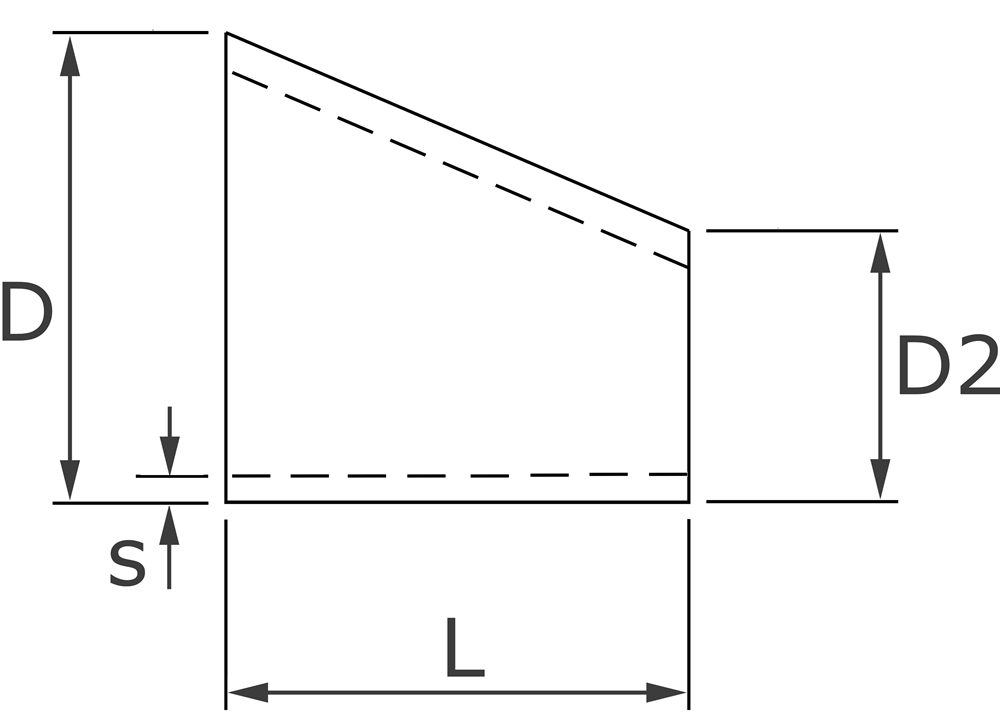

D
|
D2
|
s
|
L
|
kg
|
|---|---|---|---|---|
| 219,1 | 88,9 | 2,0 | 152 | 1,273 |
| 219,1 | 88,9 | 3,0 | 152 | 1,962 |
| 219,1 | 114,3 | 2,0 | 152 | 1,371 |
| 219,1 | 114,3 | 3,0 | 152 | 1,960 |
| 219,1 | 139,7 | 2,0 | 152 | 1,342 |
| 219,1 | 139,7 | 3,0 | 152 | 2,087 |
| 219,1 | 168,3 | 2,0 | 152 | 1,520 |
| 219,1 | 168,3 | 3,0 | 152 | 2,234 |
| 273,0 | 114,3 | 3,0 | 178 | 2,912 |
| 273,0 | 139,7 | 3,0 | 178 | 2,920 |
| 273,0 | 168,3 | 3,0 | 178 | 3,084 |
| 273,0 | 168,3 | 4,0 | 178 | 4,000 |
| 273,0 | 219,1 | 3,0 | 178 | 3,210 |
| 273,0 | 219,1 | 4,0 | 178 | 5,000 |
| 323,9 | 114,3 | 3,0 | 203 | 3,777 |
| 323,9 | 139,7 | 3,0 | 203 | 3,891 |
| 323,9 | 139,7 | 4,0 | 203 | 4,730 |
| 323,9 | 168,3 | 3,0 | 203 | 3,975 |
| 323,9 | 168,3 | 4,0 | 203 | 5,300 |
| 323,9 | 219,1 | 3,0 | 203 | 4,070 |
| 323,9 | 219,1 | 4,0 | 203 | 5,332 |
| 323,9 | 273,0 | 3,0 | 203 | 4,552 |
| 323,9 | 273,0 | 4,0 | 203 | 6,500 |
| 355,6 | 168,3 | 3,0 | 330 | 6,520 |
| 355,6 | 168,3 | 4,0 | 330 | 8,800 |
| 355,6 | 219,1 | 3,0 | 330 | 8,000 |
| 355,6 | 219,1 | 4,0 | 330 | 11,000 |
| 355,6 | 273,0 | 3,0 | 330 | 7,750 |
| 355,6 | 273,0 | 4,0 | 330 | 11,000 |
| 355,6 | 323,9 | 3,0 | 330 | 8,220 |
| 355,6 | 323,9 | 4,0 | 330 | 10,920 |
| 406,4 | 219,1 | 3,0 | 356 | 8,580 |
| 406,4 | 219,1 | 4,0 | 356 | 10,820 |
| 406,4 | 273,0 | 3,0 | 356 | 9,257 |
| 406,4 | 273,0 | 4,0 | 356 | 12,000 |
| 406,4 | 323,9 | 3,0 | 356 | 9,410 |
| 406,4 | 323,9 | 4,0 | 356 | 15,000 |
| 406,4 | 355,6 | 3,0 | 356 | 10,100 |
| 406,4 | 355,6 | 4,0 | 356 | 13,640 |
| 457,2 | 219,1 | 3,0 | 381 | 11,400 |
| 457,2 | 323,9 | 3,0 | 381 | 11,670 |
| 457,2 | 355,6 | 3,0 | 381 | 12,000 |
| 457,2 | 406,4 | 3,0 | 381 | 12,400 |
| 508,0 | 219,1 | 4,0 | 508 | 18,700 |
| 508,0 | 273,0 | 3,0 | 508 | 15,730 |
| 508,0 | 273,0 | 4,0 | 508 | 25,000 |
| 508,0 | 323,9 | 3,0 | 508 | 15,820 |
| 508,0 | 323,9 | 4,0 | 508 | 21,260 |
| 508,0 | 355,6 | 3,0 | 508 | 16,540 |
| 508,0 | 355,6 | 4,0 | 508 | 19,000 |
| 508,0 | 406,4 | 3,0 | 508 | 17,510 |
| 508,0 | 406,4 | 4,0 | 508 | 23,880 |
| 508,0 | 457,2 | 4,0 | 508 | 24,650 |
Werkstoffe
Werkstoff
D
D2
s
L
verfügbar
Preis
Vorrat
Anfrage
Artikelnummer:
zuletzt hinzugefügt
Alle anzeigenKein Artikel im Warenkorb
- Werkstoff:
- Artiklenummer:
Maße und Werte
Bestandsentwicklung
grafik
Aktuell
verfügbarer Bestand
25 St.
23.06.2025
Neuzugang 175
St.
Verfügbarer
200 St.
18.08.2025
Neuzugang 100
St.
Verfügbarer
300 St.
Werkstoffe
| DIN EN | AISI |
|---|---|
| 1.4307 | 304 L |
| 1.4404 | 316 L |
| 1.4539 | 904 L |
| 1.4541 | 321 |
| 1.4571 | 316 Ti |
Die jeweiligen Werkstoffdatenblätter finden Sie in unserer Rubrik Wissen
