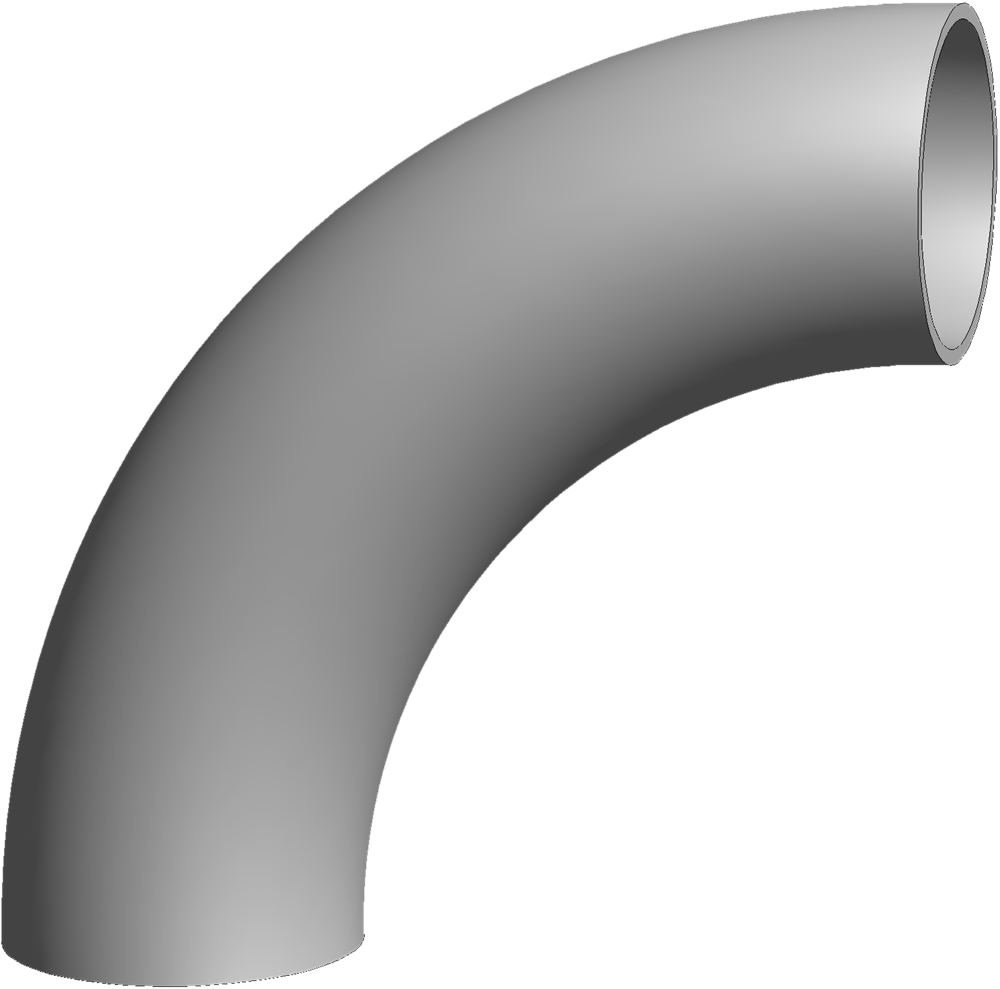

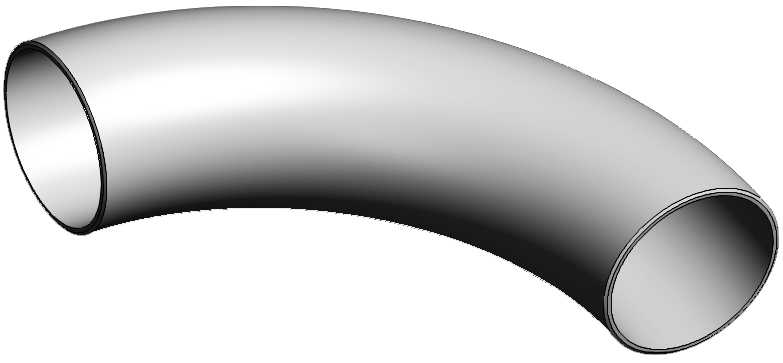

Rohrbogen 90° Typ 5D
(r=2,5xD) geschw. DIN EN 10253
Produktbeschreibung
Maße und Werte
Verfügbarkeit und Preise
Geschweißte Rohrbogen 90°
- Einnahtausführung gem. DIN EN 10253 Teil 4 (mit besonderen Prüfanforderungen)
- Ausführung aus 2 Halbschalen verschweißt gem. DIN EN 10253 Teil 3
- Bauart A (reduzierter Ausnutzungsgrad)
- Typ 5D (Biegeradius = ca. 2,5x lichter Rohrdurchmesser)
- Werkstoffe: 1.4307/ AISI 304L - 1.4571
- mit Abnahmeprüfzeugnis 3.1
- optional: AD2000-Merkblatt W2/W10; HP 7/3, HP 8/3; VDTÜV Merkblatt 1252
Ausführung aus 2 Halbschalen verschweißt
- DIN EN 10253 Teil 3 (ohne besondere Prüfanforderungen)
- Bauart A (reduzierter Ausnutzungsgrad)
- matt gebeizt
- ohne Wärmebehandlung, ohne Druckprobe
- glatte rechtwinklig gesägte Enden nach EN 29 692 1.2
Abmessungsbereich
| DN | Außen-Ø (mm) | Wandstärken (mm) |
|---|---|---|
| 125 | 139,7 | 2,0 - 6,0 |
| 150 | 168,3 | 2,0 - 6,0 |
| 200 | 216 und 219,1 | 2,0 - 8,0 |
| 250 | 267 und 273,0 | 2,0 - 8,0 |
| 300 | 318 und 323,9 | 2,0 - 10,0 |
| 350 | 368 und 355,6 | 2,0 - 10,0 |
| 400 | 406,4 und 419 | 2,5 - 10,0 |
| 450 | 457,2 | 2,5 - 10,0 |
| 500 | 508,0 | 3,0 - 10,0 |
| 600 | 609,6 | 4,0 - 10,0 |
| 700 | 711,2 | 5,0 - 10,0 |
Varinox GmbH | Revisionsdatum 08.10.2025 | Revisionsnummer 02 ([r 273])

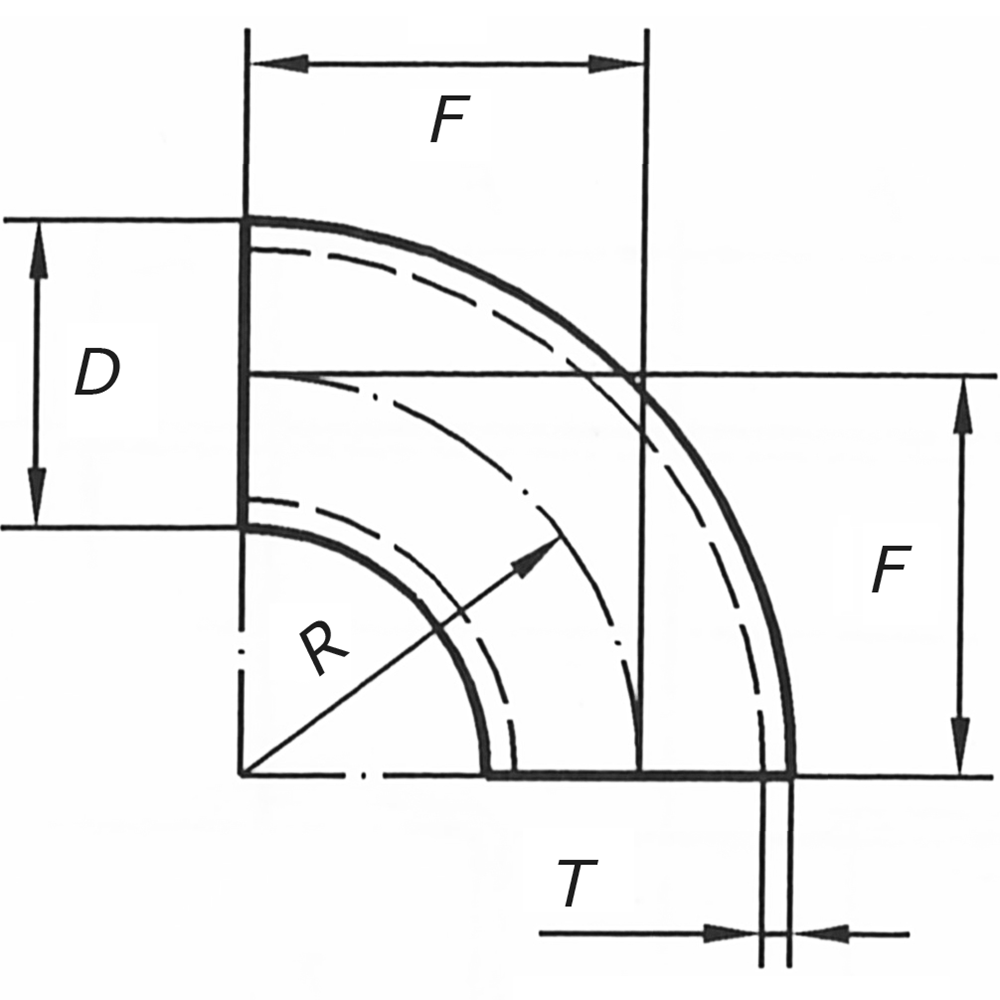

Toleranzen
| Beschreibung | Grenzabmaße |
|---|---|
| [D] Durchmesser | ± 1,0 % oder 0,5 mm** (EN Toleranzklasse D2) |
| [R] Radius | ≤ D 219,1 mm ± 2,0 mm / ≤ D 762 mm ± 5,0 mm |
| [T] Wanddicke | -12,5% / +15% |

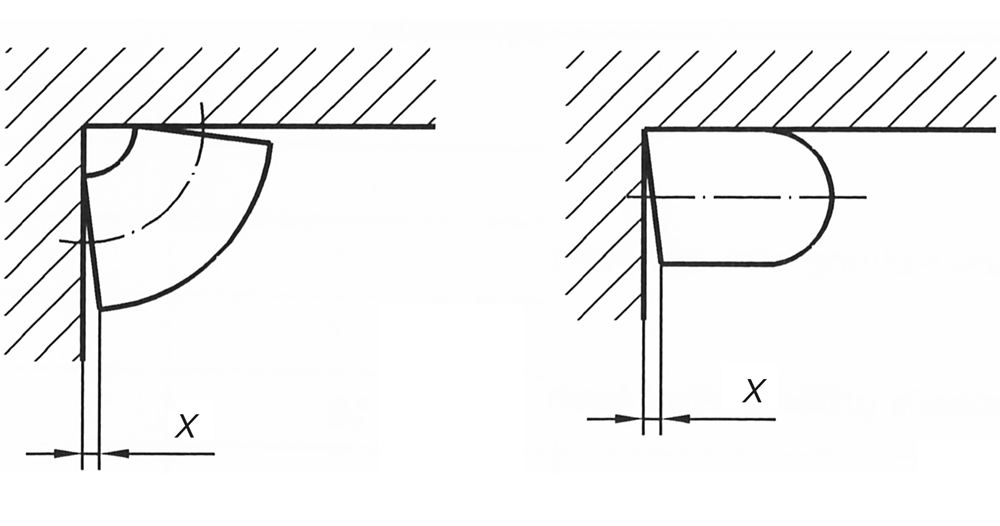

| [X] Rechtwinkligkeit, Axialität | 1% des AØ oder 1 mm** |
* ≤ D 610 mm
** es gilt der jeweils größere Wert
|

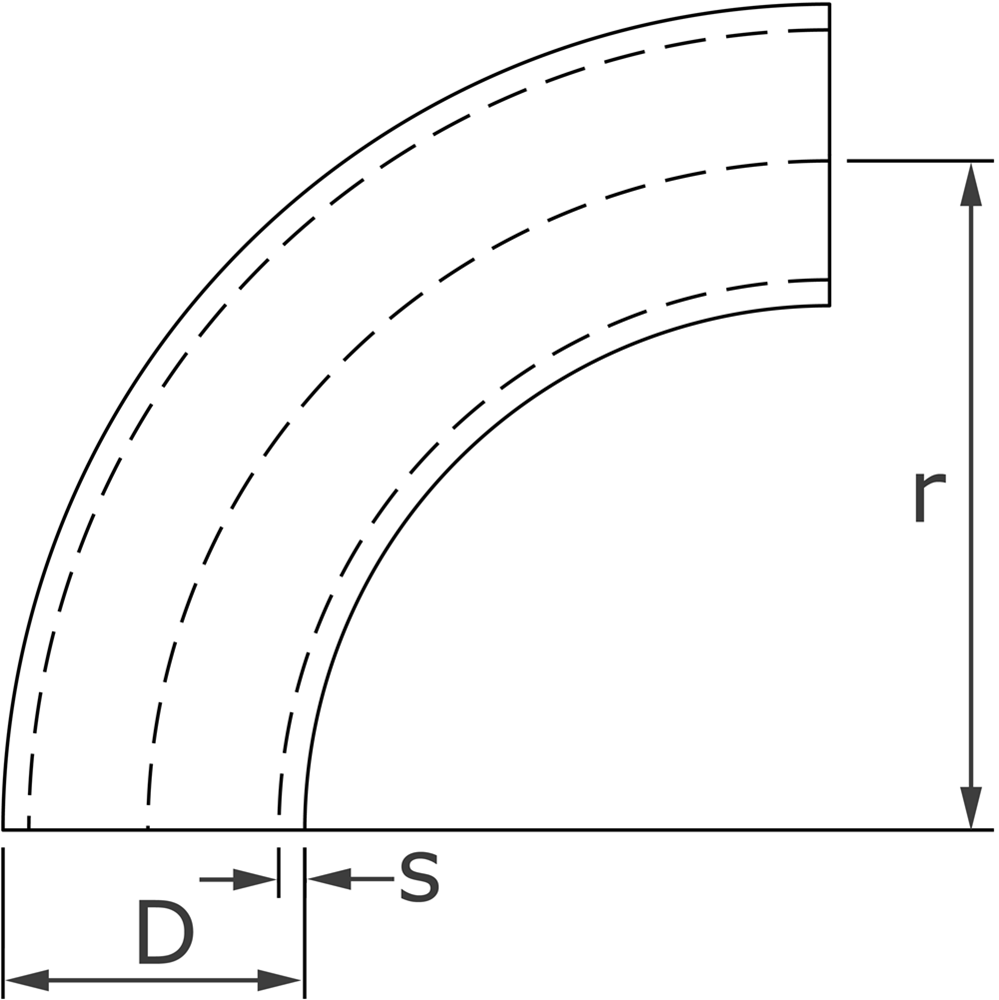

D
|
s
|
r
|
Typ
|
kg
|
|---|---|---|---|---|
| 21,3 | 2,0 | 45 | Einnahtausführung | 0,060 |
| 26,9 | 2,0 | 57 | Einnahtausführung | 0,110 |
| 33,7 | 2,0 | 73 | Einnahtausführung | 0,180 |
| 33,7 | 2,6 | 73 | Einnahtausführung | 0,260 |
| 42,4 | 2,0 | 93 | Einnahtausführung | 0,280 |
| 42,4 | 2,6 | 93 | Einnahtausführung | 0,370 |
| 48,3 | 2,0 | 108 | Einnahtausführung | 0,380 |
| 48,3 | 2,6 | 108 | Einnahtausführung | 0,573 |
| 60,3 | 2,0 | 135 | Einnahtausführung | 0,620 |
| 60,3 | 3,0 | 135 | Einnahtausführung | 0,950 |
| 76,1 | 2,0 | 175 | Einnahtausführung | 0,940 |
| 76,1 | 2,9 | 175 | Einnahtausführung | 1,496 |
| 88,9 | 2,0 | 205 | Einnahtausführung | 1,240 |
| 88,9 | 2,9 | 205 | Einnahtausführung | 2,070 |
| 114,3 | 2,0 | 270 | Einnahtausführung | 2,480 |
| 114,3 | 2,6 | 270 | Einnahtausführung | 2,880 |
| 114,3 | 3,0 | 270 | Einnahtausführung | 3,300 |
| 139,7 | 2,0 | 330 | aus 2 Schalen | 3,450 |
| 139,7 | 3,0 | 330 | aus 2 Schalen | 5,330 |
| 139,7 | 4,0 | 330 | aus 2 Schalen | 6,830 |
| 168,3 | 2,6 | 390 | aus 2 Schalen | 6,260 |
| 168,3 | 3,0 | 390 | aus 2 Schalen | 7,580 |
| 168,3 | 4,0 | 390 | aus 2 Schalen | 10,200 |
| 219,1 | 3,0 | 510 | aus 2 Schalen | 12,960 |
| 219,1 | 4,0 | 510 | aus 2 Schalen | 16,700 |
| 273,0 | 3,0 | 625 | aus 2 Schalen | 22,300 |
| 273,0 | 4,0 | 625 | aus 2 Schalen | 27,200 |
| 323,9 | 3,0 | 775 | aus 2 Schalen | 31,000 |
| 323,9 | 4,0 | 775 | aus 2 Schalen | 39,000 |
Werkstoffe
Werkstoff
D
s
r
Typ
verfügbar
Preis
Vorrat
Anfrage
Artikelnummer:
zuletzt hinzugefügt
Alle anzeigenKein Artikel im Warenkorb
- Werkstoff:
- Artiklenummer:
Maße und Werte
Bestandsentwicklung
grafik
Aktuell
verfügbarer Bestand
25 St.
23.06.2025
Neuzugang 175
St.
Verfügbarer
200 St.
18.08.2025
Neuzugang 100
St.
Verfügbarer
300 St.
Werkstoffe
| DIN EN | AISI |
|---|---|
| 1.4307 | 304 L |
| 1.4404 | 316 L |
| 1.4539 | 904 L |
| 1.4541 | 321 |
| 1.4571 | 316 Ti |
Die jeweiligen Werkstoffdatenblätter finden Sie in unserer Rubrik Wissen
