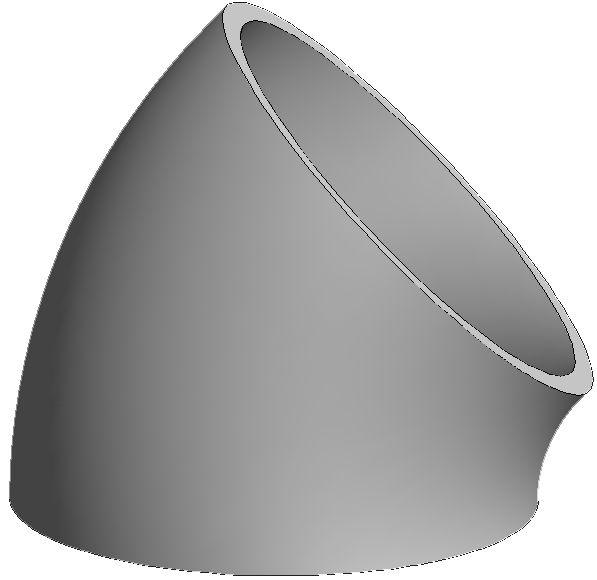

45° Rohrbogen Typ 2D
(r=1,0xD) DIN EN 10253
Produktbeschreibung
Maße und Werte
Verfügbarkeit und Preise
Geschweißte Rohrbogen 45°
- Einnahtausführung gem. DIN EN 10253 Teil 4 (mit besonderen Prüfanforderungen)
- Ausführung aus 2 Halbschalen verschweißt gem. DIN EN 10253 Teil 3
- Bauart A (reduzierter Ausnutzungsgrad)
- Typ 2D (Biegeradius = ca. 1,0x lichter Rohrdurchmesser)
- Werkstoffe: 1.4307/ AISI 304L - 1.4571
- mit Abnahmeprüfzeugnis 3.1
- optional: AD2000-Merkblatt W2/W10; HP 7/3, HP 8/3; VDTÜV Merkblatt 1252
Ausführung aus 2 Halbschalen verschweißt
- DIN EN 10253 Teil 3 (ohne besondere Prüfanforderungen)
- Bauart A (reduzierter Ausnutzungsgrad)
- matt gebeizt
- ohne Wärmebehandlung, ohne Druckprobe
- glatte rechtwinklig gesägte Enden nach EN 29 692 1.2
Abmessungsbereich
| DN | Außen-Ø (mm) | Wandstärken (mm) |
|---|---|---|
| 125 | 139,7 | 2,0 - 6,0 |
| 150 | 168,3 | 2,0 - 6,0 |
| 200 | 216 und 219,1 | 2,0 - 8,0 |
| 250 | 267 und 273,0 | 2,0 - 8,0 |
| 300 | 318 und 323,9 | 2,0 - 10,0 |
| 350 | 368 und 355,6 | 2,0 - 10,0 |
| 400 | 406,4 und 419 | 2,5 - 10,0 |
| 450 | 457,2 | 2,5 - 10,0 |
| 500 | 508,0 | 3,0 - 10,0 |
| 600 | 609,6 | 4,0 - 10,0 |
| 700 | 711,2 | 5,0 - 10,0 |
Varinox GmbH | Revisionsdatum 08.10.2025 | Revisionsnummer 03 ([r 033])

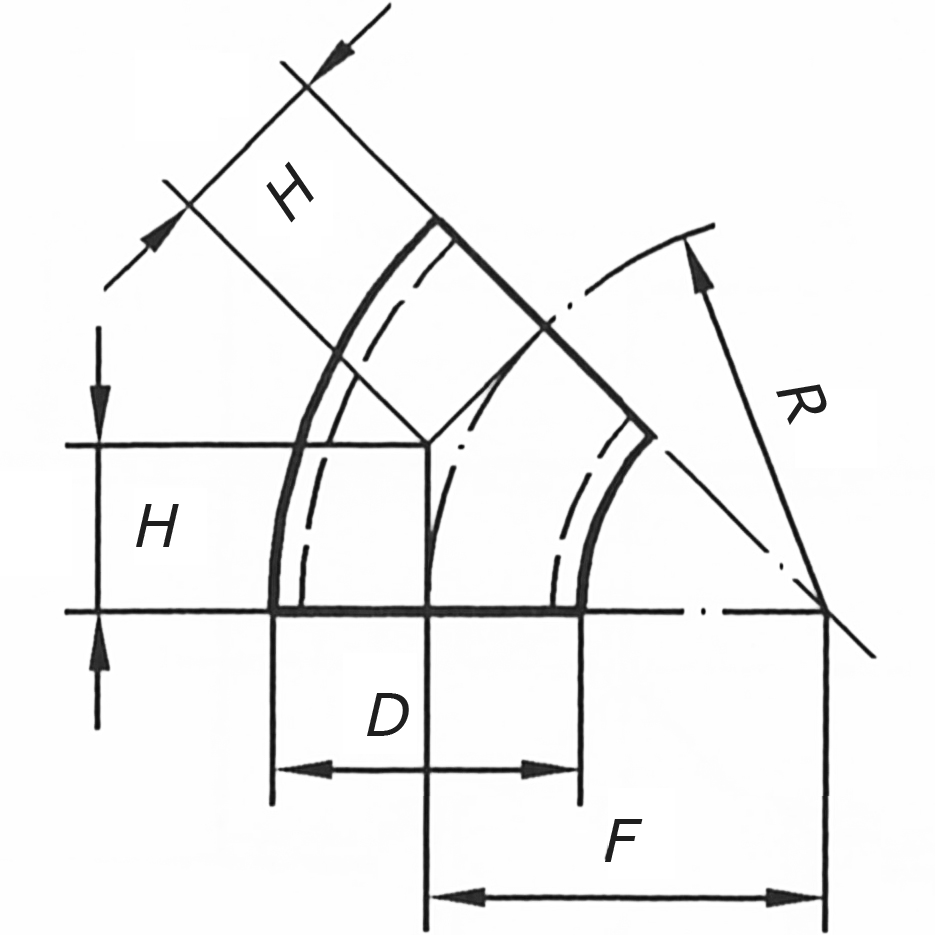

Toleranzen
| Beschreibung | Grenzabmaße |
|---|---|
| [D] Durchmesser | ± 1,0 % oder 0,5 mm** (EN Toleranzklasse D2) |
| [R] Radius | ≤ D 219,1 mm ± 2,0 mm / ≤ D 762 mm ± 5,0 mm |
| [T] Wanddicke | -12,5% / +15% |

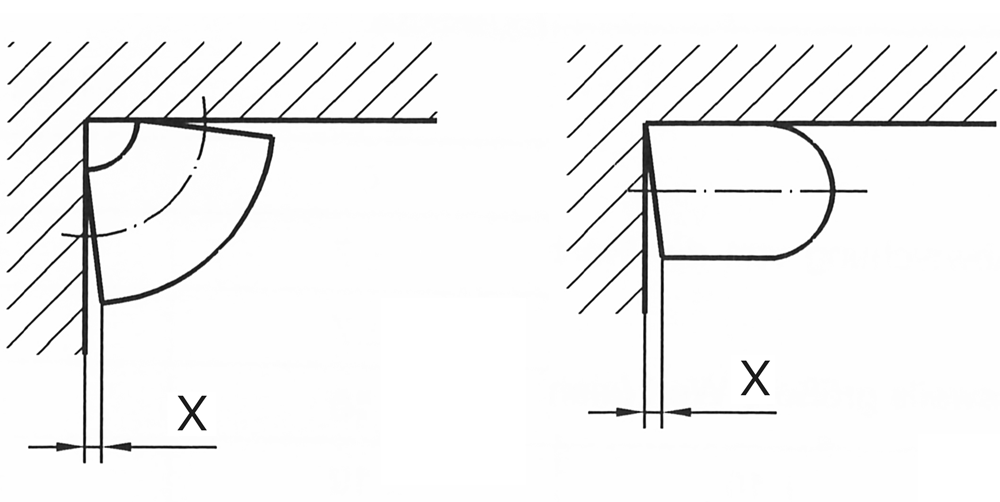

| [X] Rechtwinkligkeit, Axialität | 1% des AØ oder 1 mm** |
* ≤ D 610 mm
** es gilt der jeweils größere Wert
|
D
|
s
|
r
|
Typ
|
kg
|
|---|---|---|---|---|
| 33,7 | 2,0 | 25 | Einnahtausführung | 0,030 |
| 42,4 | 2,0 | 32 | Einnahtausführung | 0,047 |
| 48,3 | 2,0 | 38 | Einnahtausführung | 0,061 |
| 60,3 | 2,0 | 51 | Einnahtausführung | 0,108 |
| 60,3 | 2,9 | 51 | Einnahtausführung | 0,200 |
| 76,1 | 2,0 | 63 | Einnahtausführung | 0,192 |
| 76,1 | 2,9 | 63 | Einnahtausführung | 0,280 |
| 88,9 | 2,0 | 76 | Einnahtausführung | 0,266 |
| 88,9 | 2,6 | 76 | Einnahtausführung | 0,315 |
| 114,3 | 2,0 | 102 | Einnahtausführung | 0,557 |
| 114,3 | 2,6 | 102 | Einnahtausführung | 0,590 |
| 139,7 | 3,0 | 125 | Einnahtausführung | 1,010 |
| 168,3 | 2,6 | 152 | Einnahtausführung | 1,193 |
| 168,3 | 3,0 | 152 | Einnahtausführung | 1,368 |
| 219,1 | 3,0 | 203 | Einnahtausführung | 2,440 |
| 273,0 | 3,0 | 254 | aus 2 Schalen | 3,817 |
| 323,9 | 3,0 | 305 | aus 2 Schalen | 5,570 |
Werkstoffe
Werkstoff
D
s
r
Typ
verfügbar
Preis
Vorrat
Anfrage
Artikelnummer:
zuletzt hinzugefügt
Alle anzeigenKein Artikel im Warenkorb
- Werkstoff:
- Artiklenummer:
Maße und Werte
Bestandsentwicklung
grafik
Aktuell
verfügbarer Bestand
25 St.
23.06.2025
Neuzugang 175
St.
Verfügbarer
200 St.
18.08.2025
Neuzugang 100
St.
Verfügbarer
300 St.
Werkstoffe
| DIN EN | AISI |
|---|---|
| 1.4307 | 304 L |
| 1.4404 | 316 L |
| 1.4539 | 904 L |
| 1.4541 | 321 |
| 1.4571 | 316 Ti |
Die jeweiligen Werkstoffdatenblätter finden Sie in unserer Rubrik Wissen
