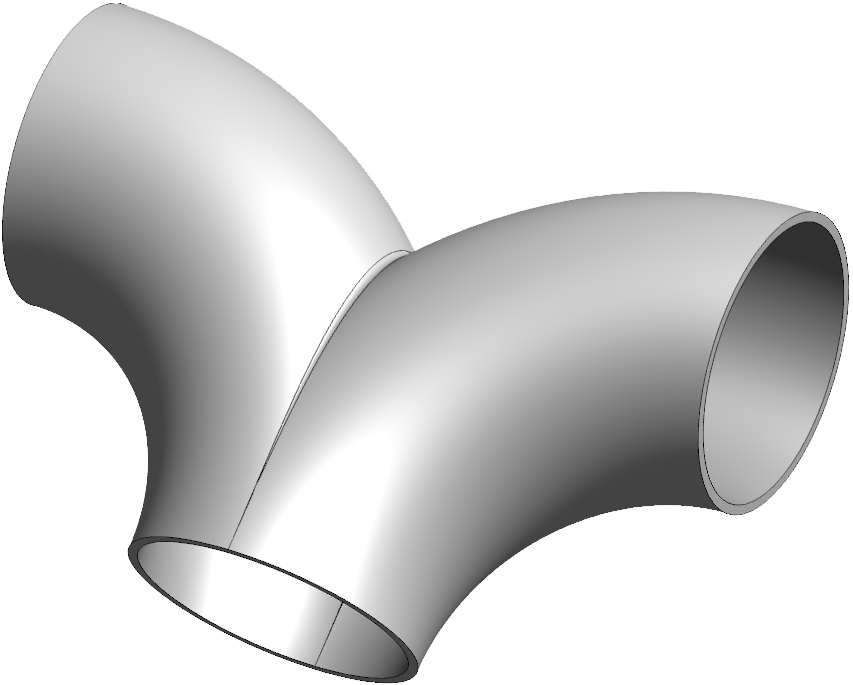

Hosenbogen, geschweißt
aus zwei Rohrbogen 90° Typ 3D
ähnlich DIN EN 10253-3
Produktbeschreibung
Maße und Werte
Verfügbarkeit und Preise
Hosen-Bogen
mit Anschweißenden
| Ausführung |
|---|
| gefertigt/ geschweißt aus zwei Rohrbogen 90° Typ 3 (r=1,5xD) |
| lasergeschnitten |
| unter Schutzgas geschweißt |
| im Tauchbad gebeizt |
| Abmessungsbereich DN 10 - DN 600 |
| Wandstärken 2,0 bis 5,0 mm |
| Werkstoffe 1.4307/304L - 1.4571 - 1.4404/316L |
| Attest Vormaterial gem. EN 10204/3.1 |
Varinox GmbH | Revisionsdatum 08.10.2025 | Revisionsnummer 43 ([t 042])
|

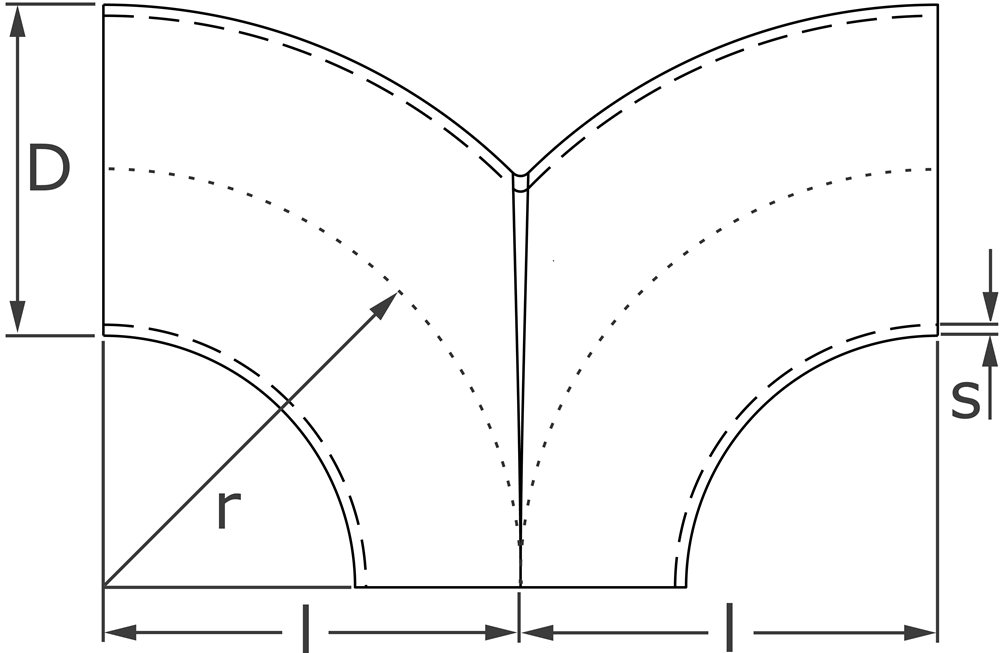

D
|
s
|
r
|
l
|
kg
|
|---|---|---|---|---|
| 26,9 | 2,0 | 29,0 | 29 | 0,082 |
| 33,7 | 2,0 | 38,0 | 38 | 0,133 |
| 42,4 | 2,0 | 48,0 | 48 | 0,204 |
| 48,3 | 2,0 | 57,0 | 57 | 0,300 |
| 48,3 | 2,6 | 57,0 | 57 | 0,482 |
| 60,3 | 2,0 | 76,0 | 76 | 0,540 |
| 60,3 | 2,6 | 76,0 | 76 | 0,630 |
| 76,1 | 2,0 | 95,0 | 95 | 0,850 |
| 76,1 | 2,6 | 95,0 | 95 | 1,056 |
| 88,9 | 2,0 | 115,0 | 115 | 1,280 |
| 88,9 | 2,6 | 115,0 | 115 | 1,640 |
| 88,9 | 2,9 | 115,0 | 115 | 1,910 |
| 114,3 | 2,0 | 153,0 | 153 | 1,980 |
| 114,3 | 2,6 | 153,0 | 153 | 2,560 |
| 114,3 | 2,9 | 153,0 | 153 | 3,600 |
| 139,7 | 2,0 | 191,0 | 191 | 3,100 |
| 139,7 | 2,6 | 191,0 | 191 | 4,100 |
| 139,7 | 3,0 | 191,0 | 191 | 4,600 |
| 168,3 | 2,0 | 228,0 | 228 | 4,800 |
| 168,3 | 2,6 | 228,0 | 228 | 5,750 |
| 168,3 | 3,0 | 228,0 | 228 | 6,600 |
| 219,1 | 2,0 | 305,0 | 305 | 7,700 |
| 219,1 | 3,0 | 305,0 | 305 | 11,500 |
| 273,0 | 3,0 | 381,0 | 381 | 19,000 |
| 323,9 | 3,0 | 457,0 | 457 | 28,000 |
| 406,4 | 3,0 | 610,0 | 610 | 47,000 |
Werkstoffe
Werkstoff
D
s
r
l
verfügbar
Preis
Vorrat
Anfrage
Artikelnummer:
zuletzt hinzugefügt
Alle anzeigenKein Artikel im Warenkorb
- Werkstoff:
- Artiklenummer:
Maße und Werte
Bestandsentwicklung
grafik
Aktuell
verfügbarer Bestand
25 St.
23.06.2025
Neuzugang 175
St.
Verfügbarer
200 St.
18.08.2025
Neuzugang 100
St.
Verfügbarer
300 St.
Werkstoffe
| DIN EN | AISI |
|---|---|
| 1.4307 | 304 L |
| 1.4404 | 316 L |
| 1.4539 | 904 L |
| 1.4541 | 321 |
| 1.4571 | 316 Ti |
Die jeweiligen Werkstoffdatenblätter finden Sie in unserer Rubrik Wissen
